設(shè)備基礎(chǔ)灌漿料施工流程如下：

1. 基礎(chǔ)處理：基礎(chǔ)表面應(yīng)進(jìn)行鑿毛處理，或采用專用加固界面劑做界面處理。清潔基礎(chǔ)表面，不得有碎石、浮漿、浮灰、油污和脫模劑等雜物。灌漿前24h，基礎(chǔ)表面應(yīng)充分濕潤，灌漿前1h，清除積水。

2. 支模：按灌漿施工圖支設(shè)模板。模板與基礎(chǔ)、模板與模板間的接縫處用水泥漿（推薦901快速堵漏劑）、膠帶等封縫，達(dá)到整體模板不漏水的程度。模板與設(shè)備底座四周的水平距離應(yīng)控制在100mm左右，以利于灌漿施工。模板頂部標(biāo)高應(yīng)高出設(shè)備底座上表面50mm。灌漿中如出現(xiàn)跑漿現(xiàn)象，應(yīng)及時處理。

3. 灌漿料配制：一般通用加固型按13-15%的標(biāo)準(zhǔn)加水?dāng)嚢?，豆石加固型?-11%的標(biāo)準(zhǔn)加水?dāng)嚢?。推薦采用機(jī)械攪拌方式，攪拌時間一般為1-2min（嚴(yán)禁用手電鉆式攪拌器）。采用人工攪拌時，應(yīng)先加入2/3的用水量拌和2min，其后加入剩余水量攪拌至均勻。每次攪拌量應(yīng)視使用量多少而定，以保證40min以內(nèi)將料用完?，F(xiàn)場使用時，嚴(yán)禁在灌漿料中摻入任何外加劑、外摻料。

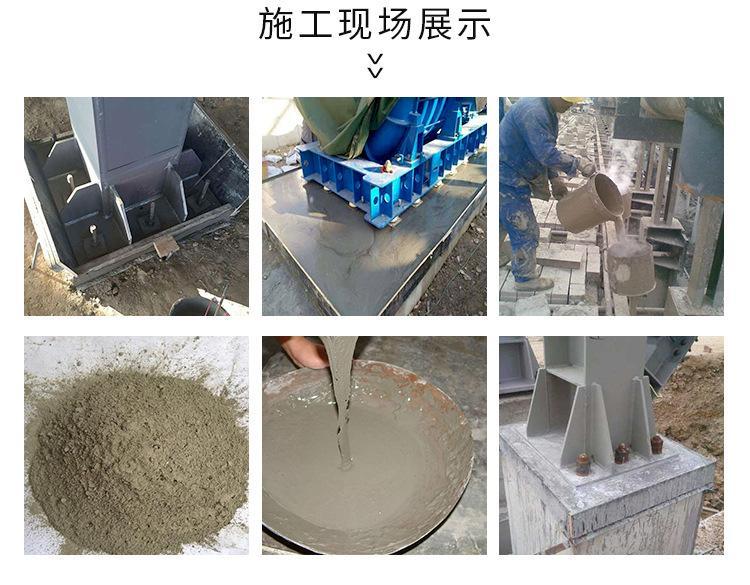

4. 灌漿施工方法：較長設(shè)備或軌道基礎(chǔ)，應(yīng)采用分段施工。二次灌漿時，應(yīng)從一側(cè)或相鄰的兩側(cè)多點進(jìn)行灌漿，直至從另一側(cè)溢出為止，以利于灌漿過程中的排氣。不得從四側(cè)同時進(jìn)行灌漿。灌漿開始后，必須連續(xù)進(jìn)行，不能間斷。并盡可能縮短灌漿時間。在灌漿過程中嚴(yán)禁振搗。必要時可用灌漿助推器沿灌漿層底部推動灌漿料，嚴(yán)禁從灌漿層中、上部推動，以確保灌漿層的勻質(zhì)性。設(shè)備基礎(chǔ)灌漿完畢后，應(yīng)在灌漿后3-6h沿設(shè)備邊緣向外切45度斜角以防止自由端產(chǎn)生裂縫，如無法進(jìn)行切邊處理，應(yīng)在灌漿后3-6h后用抹刀將灌漿層表面壓光。當(dāng)灌漿層厚度超過150mm時，應(yīng)采用豆石加固型高強(qiáng)無收縮灌漿料。當(dāng)設(shè)備基礎(chǔ)灌漿量較大時，豆石加固型灌漿料的攪拌應(yīng)采用機(jī)械攪拌方式，以保證灌漿施工。

5. 養(yǎng)護(hù)：灌漿完畢后30min內(nèi)應(yīng)立即加蓋濕草簾或巖棉被，并保持濕潤。冬季施工時，養(yǎng)護(hù)措施還應(yīng)符合現(xiàn)行<<鋼筋混凝土工程施工及驗收規(guī)范>>(GB50204)的有關(guān)規(guī)定。灌漿料達(dá)到拆膜時間后，可進(jìn)行設(shè)備安裝，具體時間參見“拆膜和養(yǎng)護(hù)時間及環(huán)境溫度的關(guān)系表”。在設(shè)備基礎(chǔ)灌漿完畢后，如有要剔除部分，可在灌漿完畢后3-6h后，即灌漿層硬化前用抹刀或鐵锨工具輕輕鏟除。不得將正在運(yùn)轉(zhuǎn)的機(jī)器的震動傳給設(shè)備基礎(chǔ)，在二次灌漿后應(yīng)停機(jī)24-36h，以免損壞未結(jié)硬的灌漿層。

高強(qiáng)無收縮灌漿料是一種干混材料，以水泥為基材，適量加入天然高強(qiáng)度骨料、混凝土外加劑等組成。這種灌漿料加水拌合后具有高流動度、早強(qiáng)、高強(qiáng)、微膨脹等特性。

它的適用范圍廣泛，可以用于機(jī)器底座、地腳螺栓等設(shè)備基礎(chǔ)灌漿，建筑物的梁、板、柱、基礎(chǔ)、地坪和道路的補(bǔ)強(qiáng)、搶修、加固，以及地鐵、隧道、地下等工程逆打法施工縫的嵌固，鋼結(jié)構(gòu)（鋼軌、鋼架、鋼柱等）與基礎(chǔ)固定連接的二次灌漿等。

主要性能特點包括：

1. 高自流性：現(xiàn)場只需加水?dāng)嚢杓纯墒褂茫恍枰駬v便可自動填充所需灌注空隙：不泌水、不分層。

2. 早強(qiáng)高強(qiáng)：一天強(qiáng)度最高可達(dá)50MPa以上，設(shè)備安裝一天后即可運(yùn)行生產(chǎn)。

3. 微膨脹性：具有微膨脹性能，無收縮，可確保地腳螺栓、設(shè)備與基礎(chǔ)以及新老混凝土間的牢固結(jié)合。

4. 抗腐蝕性：早強(qiáng)型灌漿料抗侵蝕，耐沖刷，具有良好的抗硫酸鹽和抗污水侵蝕性能，有較強(qiáng)的抗沖刷性，可用于海港，污水處理廠等工程。

5. 抗油滲性：在機(jī)油中浸泡30天后其強(qiáng)度可以提高10%以上。

6. 耐久性：本產(chǎn)品屬無機(jī)灌漿材料，不老化，對鋼筋無銹蝕。200萬次疲勞試驗，50次凍融循環(huán)試驗，強(qiáng)度無明顯變化。

普通灌漿料的優(yōu)點：

1. 成本較低：普通灌漿料的原材料成本相對較低，因此其制造成本也相對較低。

2. 施工簡單：普通灌漿料的施工相對簡單，不需要專業(yè)的施工人員和技術(shù)支持。

普通灌漿料的缺點：

1. 強(qiáng)度較低：普通灌漿料的強(qiáng)度相對較低，無法滿足一些高強(qiáng)度要求的工程。

2. 耐久性較差：普通灌漿料的耐久性相對較差，容易受到外部環(huán)境和外力作用的影響而出現(xiàn)開裂、龜裂等現(xiàn)象。

3. 維修困難：普通灌漿料用于修補(bǔ)混凝土結(jié)構(gòu)的表面、填補(bǔ)裂縫等缺陷時，維修困難且效果不佳。
