適用范圍

1. 使用于工業(yè)和民用建筑內(nèi)外墻，外墻，混凝土，地下室，水池，水塔，異性屋面，隧道，廁浴間，大壩等部分的防水，防腐，防滲，防潮及滲漏修復(fù)工程。

2，人防，地下工程及水利電工程的防水，防腐，粘結(jié)補(bǔ)強(qiáng)和加固處理及防水防腐襯砌。

3，地下室的內(nèi)外墻，廁浴間，大壩的防滲面板，渠道，渡槽，橋面，地面游泳池，交貨池，化工耐腐蝕，耐酸堿的倉儲等。

4.也可用于混凝土蓄水池的防水，抗?jié)B防腐。另外在堿廠的結(jié)晶和母液清池，蒸餾塔內(nèi)壁采用該產(chǎn)品防腐防水效果極佳。

產(chǎn)品優(yōu)點(diǎn)：

可在潮濕面進(jìn)行施工，這是國內(nèi)一般溶劑防水防腐材料難以奏效的。施工可采用攪拌混凝土內(nèi)施工，由于物體對施工基面產(chǎn)生沖擊力，增加了涂層對混凝土的粘接力，同時(shí)由于丙乳防水防腐材料材料充填了砂漿中的孔隙和細(xì)微裂縫，使涂層肯有良好的抗?jié)B性能。粘結(jié)力比普通水泥砂漿高3一4倍，抗折強(qiáng)度比普通水泥砂漿高3倍以上，所以該砂漿抗裂性能更好?？稍谟?，背水面，坡面，異行面防水防腐防潮。粘接力強(qiáng)，不會產(chǎn)生空鼓，抗裂，竄水等現(xiàn)像，

丙乳防水防腐材料既可用于防水防腐，也可用堵漏，修補(bǔ)。可無找平層，保護(hù)層，一日內(nèi)能完工。工期短，綜合造價(jià)低?？稍诔睗窕蚋稍锘嫔鲜┕?，但基層不能有流水或積水。陽離子氯丁膠乳具有氯丁橡膠的通性，力學(xué)性能優(yōu)良，耐日光，臭氧及大氣，和海水老化，耐油酯，酸，堿及其它化學(xué)藥品腐蝕，耐熱，不延燒，能自熄，抗變形，抗震動(dòng)，耐磨，氣密性和抗水性好，總粘合力大。無毒，無害，可用于飲水池施工使用，施工安全，簡單。

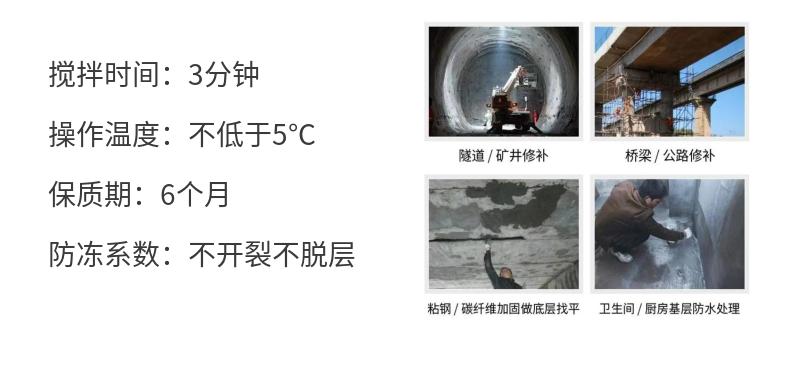

施工方法：

A,普硅水泥;砂;膠乳=1;2;0，35攪拌均勻，用橡膠刮板或木抹子刮抹兩遍即可。

B,或普硅水泥;膠乳=1;0，35攪拌均勻成膩?zhàn)訝罟文ㄈ橐部伞?/span>

C,砂子要求干凈中砂，水泥最好使用普通硅酸鹽水泥 。墻面厚度10毫米，地面厚度15毫米，用量1.5-3公斤每平方米。養(yǎng)護(hù)條件同與普通水泥砂漿或混凝土

注意要點(diǎn)：

丙乳砂漿拌制時(shí)，先將水泥和砂子拌均勻，再加入經(jīng)試拌確定的水量及丙乳，充分拌和均勻，材料必須稱量正確，尤其是水和丙乳，拌和過程中不能隨意擴(kuò)大水灰比。

每次拌制的丙乳砂漿，要求能在30~45分鐘內(nèi)使用完，不宜一次拌和過多數(shù)量，一次拌和量以控制在10kg水泥為宜(人工抹壓施工)。

為保證質(zhì)量應(yīng)先用丙乳凈漿打底，然后分層抹壓丙乳砂漿，每層厚度控制在5mm左右。

產(chǎn)品特色：

丙乳砂漿與普通砂漿相比，具有極限拉伸率提高1~3倍，抗拉強(qiáng)度提高1.35~1.5倍，抗拉彈模降低，收縮小，抗裂性顯著提高，與混凝土面、老砂漿及鋼板粘結(jié)強(qiáng)度提高4倍以上，2天吸水率降低10倍，抗?jié)B性提高1.5倍，抗氯離子滲透能力提高8倍以上等優(yōu)異性能，使用壽命基本相同，且具有基本無毒、施工方便、成本低，以及密封作用，能夠達(dá)到防止老混凝土進(jìn)一防水堵漏步碳化，延緩鋼筋銹蝕速度，抵抗剝蝕破壞的目的
