聚合物抗裂修補砂漿是針對普通水泥砂漿不宜作為保溫材料保護層而專門開發(fā)的高強無機粘合劑，可替代各類有機膠粘劑，大幅度提高保溫系統(tǒng)的質量。

特點介紹：

既具有高分子材料的粘接性，又具有無機材料耐久性的新型混凝土修補砂漿

優(yōu)點：

抗壓強度高，固化迅速，粘接性能好; 有很好的保水性能和抗裂性、高耐堿性、耐紫外線

用途：

混凝土結構中破損的構件、梁、板、柱、樓梯等部位的修補

簡介：

聚合物修補砂漿是一種既具有高分子材料的粘接性，又具有無機材料耐久性的新型混凝土修補砂漿;抗壓強度高，固化迅速，粘接性能好; 有很好的保水性能和抗裂性、高耐堿性、耐紫外線;操作簡便，可潮濕基層施工，健康環(huán)保。使施工步驟變得簡單、方便，耐久性與混凝土同步，縮短工期，可確保經濟性。

項目 技術指標 檢驗結果

抗壓強度(Mpa) R1≥15 16.6 R3≥25 30.5 R28≥40 52.8

拉伸粘結強度(Mpa) ≥0.9 1.73

彈性模量(Mpa) / 2.4﹡104

原強度 ≥1.0 1.8

壓剪強度耐水 ≥0.7 1.5

(Mpa)耐凍融 ≥0.7 1.5

應用范圍：

1、混凝土結構中破損的構件、梁、板、柱、樓梯等部位的修補;

2、建(構)筑物使用高強不銹鋼絞線網的抹灰找平保護砂漿;

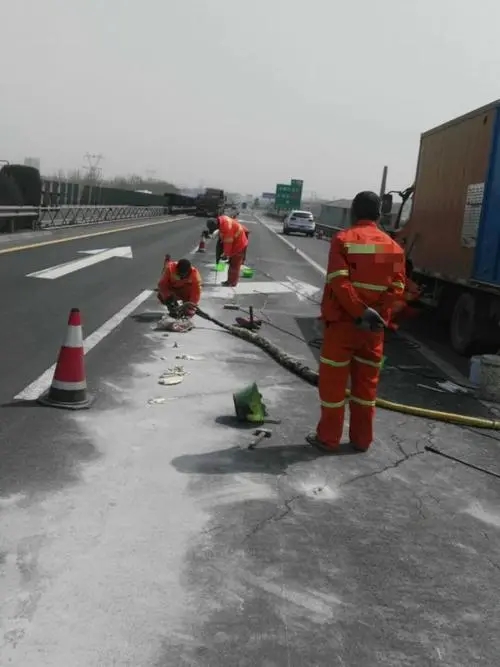

3、道路、橋梁中混凝土破損部位的修補;

4、機場跑道、高速公路車道及 到破損部位的修補及搶修;

5、工業(yè)廠房混凝土地坪破損部位的修補及搶修。

典型用途：

該產品主要適用于混凝土結構的空洞、蜂窩、破損、剝落、露筋等表面損傷部分的修復，以恢復混凝土結構良好的使用性能。也可作為碳纖維加固找平砂漿、高性能砌筑砂漿以及建(構)筑物適用鋼絞線加固的抹灰找平保護砂漿。該產品因加有多種高分子聚合物改性劑、膠粉及抗裂纖維。因此具有良好的施工和易性、粘接性、抗?jié)B性、抗剝落性、抗凍融性、抗碳化性、抗裂性、鋼筋阻銹性能并具有高強度等性能。

施工特點：

1、施工方便:具有良好的施工和易性能。施工時無需振搗，在現場加水攪拌即可使用;

2、早強、高強:1天抗壓強度可達20Mpa，能最大限度的加快工程進度;

3、抗?jié)B性能強:具有良好的抗?jié)B性能，1.7Mpa抗?jié)B壓水不透水，符合P16混凝土抗?jié)B性能的要求;

4、粘接性能好:如使用混凝土界面處理劑，與新老混凝土的粘接強度大于1.8Mpa，可最大程度保證高強混凝土修補砂漿與修補基層間的緊密粘接;

5、可冬季施工:聚合物修補砂漿允許環(huán)境溫度在-5℃以上時，進行混凝土結構的裝門面、水平面及頂面的修補室外施工;

6、耐久性強:50次凍融循環(huán)后強度無明顯變化，在機油中浸泡30天后強度提高。

施工方法：

1、基層要求及處理:基層表面應平整、粗糙、清潔、無油污，無浮灰，不應有起砂、空鼓、裂縫等現象。施工前應用高壓水沖洗并保持潮濕狀態(tài)，但不得有積水。界面粘結時，可預先涂刷界面處理劑。

2、材料配制:將粉料:水按質量比100:13稱取放置。將實際用量90%的水倒入粉料中攪拌均勻，再將剩余的10%水逐漸倒入并攪拌無結塊，配好的漿料應保證在0.5-1小時內用完。

3、施工:在潮濕的混凝土基層表面先均勻涂刷一遍界面處理劑(甲:乙=3:1)，聚合物修補砂漿一次施工面積不宜過大，應分條分塊錯開施工，每塊面積不宜大于10平米，錯開施工的間隔不應小于24小時。分層施工時，留縫位置應互相錯開。

4、聚合物修補砂漿攤鋪完畢后應立即壓抹并一次抹平，不宜反復抹壓。遇有氣泡時應刺破壓緊，表面應密實。立面或頂面的面層厚度大于10mm時應分層施工。每層抹面厚度宜為5-10M,待前一層指觸于時方可進行下層施工。

注意事項：

施工時應嚴格控制施工質量，不必添加其他類的塑化劑等其他說明書外材料 。

施工完畢后應加強保濕養(yǎng)護。

當氣溫連續(xù)5天低于5℃，進入冬季施工應采用保溫措施。

包裝、貯存和運輸：

采用防潮包裝，凈重為25㎏/袋。

應存放于干燥、通風處，避免受潮。

該產品為無毒、不燃產品，可按非危險品運輸。

該產品自生產之日起，保質期為6個月。超過保質期重新檢驗合格后方可使用。
