※聚合物修補(bǔ)砂漿

來(lái)源:本站作者:admin時(shí)間：2023-12-25

聚合物抗裂修補(bǔ)砂漿是針對(duì)普通水泥砂漿不宜作為保溫材料保護(hù)層而專門開(kāi)發(fā)的高強(qiáng)無(wú)機(jī)粘合劑，可替代各類有機(jī)膠粘劑，大幅度提高保溫系統(tǒng)的質(zhì)量。

特點(diǎn)介紹

既具有高分子材料的粘接性，又具有無(wú)機(jī)材料耐久性的新型混凝土修補(bǔ)砂漿

優(yōu)點(diǎn)

抗壓強(qiáng)度高，固化迅速，粘接性能好; 有很好的保水性能和抗裂性、高耐堿性、耐紫外線

特種砂漿 (2).jpg

用途

混凝土結(jié)構(gòu)中破損的構(gòu)件、梁、板、柱、樓梯等部位的修補(bǔ)

簡(jiǎn)介聚合物修補(bǔ)砂漿是一種既具有高分子材料的粘接性，又具有無(wú)機(jī)材料耐久性的新型混凝土修補(bǔ)砂漿;抗壓強(qiáng)度高，固化迅速，粘接性能好; 有很好的保水性能和抗裂性、高耐堿性、耐紫外線;操作簡(jiǎn)便，可潮濕基層施工，健康環(huán)保。使施工步驟變得簡(jiǎn)單、方便，耐久性與混凝土同步，縮短工期，可確保經(jīng)濟(jì)性。

項(xiàng)目技術(shù)指標(biāo) 檢驗(yàn)結(jié)果

抗壓強(qiáng)度(Mpa) R1≥15 16.6 R3≥25 30.5 R28≥40 52.8

拉伸粘結(jié)強(qiáng)度(Mpa) ≥0.9 1.73

彈性模量(Mpa) / 2.4﹡104

原強(qiáng)度 ≥1.0 1.8

壓剪強(qiáng)度耐水 ≥0.7 1.5

(Mpa)耐凍融 ≥0.7 1.5

特種砂漿 (3).jpg

應(yīng)用范圍

1、混凝土結(jié)構(gòu)中破損的構(gòu)件、梁、板、柱、樓梯等部位的修補(bǔ);

2、建(構(gòu))筑物使用高強(qiáng)不銹鋼絞線網(wǎng)的抹灰找平保護(hù)砂漿;

3、道路、橋梁中混凝土破損部位的修補(bǔ);

4、機(jī)場(chǎng)跑道、高速公路車道及到破損部位的修補(bǔ)及搶修;

5、工業(yè)廠房混凝土地坪破損部位的修補(bǔ)及搶修。

典型用途

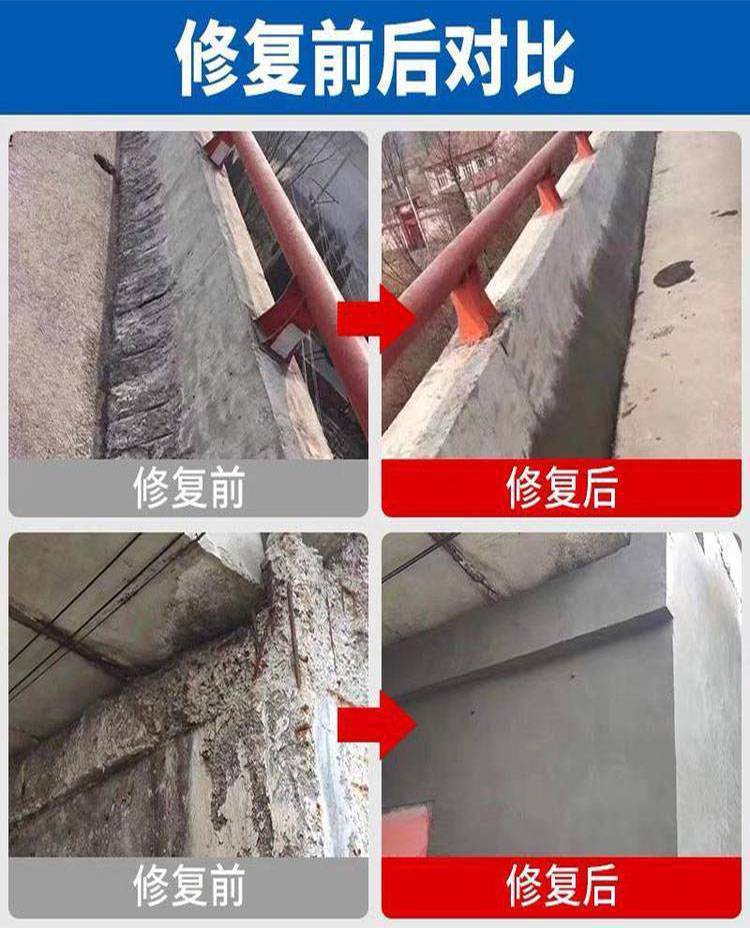

該產(chǎn)品主要適用于混凝土結(jié)構(gòu)的空洞、蜂窩、破損、剝落、露筋等表面損傷部分的修復(fù)，以恢復(fù)混凝土結(jié)構(gòu)良好的使用性能。也可作為碳纖維加固找平砂漿、高性能砌筑砂漿以及建(構(gòu))筑物適用鋼絞線加固的抹灰找平保護(hù)砂漿。該產(chǎn)品因加有多種高分子聚合物改性劑、膠粉及抗裂纖維。因此具有良好的施工和易性、粘接性、抗?jié)B性、抗剝落性、抗凍融性、抗碳化性、抗裂性、鋼筋阻銹性能并具有高強(qiáng)度等性能。

施工特點(diǎn)

1、施工方便:具有良好的施工和易性能。施工時(shí)無(wú)需振搗，在現(xiàn)場(chǎng)加水?dāng)嚢杓纯墒褂?

2、早強(qiáng)、高強(qiáng):1天抗壓強(qiáng)度可達(dá)20Mpa，能最大限度的加快工程進(jìn)度;

3、抗?jié)B性能強(qiáng):具有良好的抗?jié)B性能，1.7Mpa抗?jié)B壓水不透水，符合P16混凝土抗?jié)B性能的要求;

4、粘接性能好:如使用混凝土界面處理劑，與新老混凝土的粘接強(qiáng)度大于1.8Mpa，可最大程度保證高強(qiáng)混凝土修補(bǔ)砂漿與修補(bǔ)基層間的緊密粘接;

5、可冬季施工:聚合物修補(bǔ)砂漿允許環(huán)境溫度在-5℃以上時(shí)，進(jìn)行混凝土結(jié)構(gòu)的裝門面、水平面及頂面的修補(bǔ)室外施工;

6、耐久性強(qiáng):50次凍融循環(huán)后強(qiáng)度無(wú)明顯變化，在機(jī)油中浸泡30天后強(qiáng)度提高。


施工方法

1、基層要求及處理:基層表面應(yīng)平整、粗糙、清潔、無(wú)油污，無(wú)浮灰，不應(yīng)有起砂、空鼓、裂縫等現(xiàn)象。施工前應(yīng)用高壓水沖洗并保持潮濕狀態(tài)，但不得有積水。界面粘結(jié)時(shí)，可預(yù)先涂刷界面處理劑。

2、材料配制:將粉料:水按質(zhì)量比100:13稱取放置。將實(shí)際用量90%的水倒入粉料中攪拌均勻，再將剩余的10%水逐漸倒入并攪拌無(wú)結(jié)塊，配好的漿料應(yīng)保證在0.5-1小時(shí)內(nèi)用完。

3、施工:在潮濕的混凝土基層表面先均勻涂刷一遍界面處理劑(甲:乙=3:1)，聚合物修補(bǔ)砂漿一次施工面積不宜過(guò)大，應(yīng)分條分塊錯(cuò)開(kāi)施工，每塊面積不宜大于10平米，錯(cuò)開(kāi)施工的間隔不應(yīng)小于24小時(shí)。分層施工時(shí)，留縫位置應(yīng)互相錯(cuò)開(kāi)。

4、聚合物修補(bǔ)砂漿攤鋪完畢后應(yīng)立即壓抹并一次抹平，不宜反復(fù)抹壓。遇有氣泡時(shí)應(yīng)刺破壓緊，表面應(yīng)密實(shí)。立面或頂面的面層厚度大于10mm時(shí)應(yīng)分層施工。每層抹面厚度宜為5-10M,待前一層指觸于時(shí)方可進(jìn)行下層施工。
