丙乳砂漿具有優(yōu)異的粘結(jié)、抗裂、防水、防氯離子滲透、耐磨、耐老化等性能，和樹脂基修補材料相比具有成本低、耐老化、易操作、施工工藝簡單及質(zhì)量容易保證等優(yōu)點。適用于水利、公路、工業(yè)及民用建筑等鋼

筋混凝土結(jié)構(gòu)的防滲、防腐護(hù)面和修補工程。

產(chǎn)品概述

丙乳防水防腐材料是一種高聚物分子改性基高分子防水防腐系統(tǒng)。由引入進(jìn)口環(huán)氧樹脂改性膠乳加入國內(nèi)氯丁橡膠乳液及聚丙烯酸酯，合成橡膠，各種乳化劑，改性膠乳等所組成的高聚物膠乳。加入基料和適量化學(xué)

助劑和填充料，經(jīng)塑煉，混煉，壓延等工序加入而成的高分子防水防腐材料。選用進(jìn)口材料和國內(nèi)優(yōu)質(zhì)輔料，按照國家行業(yè)標(biāo)準(zhǔn)最高等級批示生產(chǎn)的優(yōu)質(zhì)產(chǎn)品，國家小康住宅建設(shè)推薦產(chǎn)品。壽命長，施工方便，長期

浸泡在水里壽命在50年以上。

丙乳防水防腐材料配制的水泥砂漿具有良好的耐候性，耐久性，抗?jié)B性，密實性和極高的粘接力以及極強(qiáng)的防水防腐效果。可耐純堿生產(chǎn)介質(zhì)，尿素，硝銨，海水 鹽酸及酸堿性鹽腐蝕。它與砂普通水泥和特種水泥

配制成水泥砂漿，通過調(diào)和水泥砂漿澆鑄或噴涂，手工涂抹的方法在混凝土及表面形成堅固的防水防腐砂漿層，屬剛韌性防水防腐材料。與水泥，砂子混合可使灰漿改性，可用于建筑墻壁及地面的處理及地下工程防水層。

特性

目前用于建筑工程中的修補材料主要有水泥基和樹脂基兩種。由于樹脂基修補材料常用的主要是環(huán)氧樹脂砂漿，該材料雖具有強(qiáng)度高、強(qiáng)度增長快、能抵抗多種化學(xué)物質(zhì)的侵蝕等優(yōu)點，但材料的力學(xué)性能與基底混凝

土不相一致，存在如其膨脹系數(shù)大于基底混凝土而開裂脫落、不適合潮濕面粘結(jié)、不耐大氣老化等缺點，且施工環(huán)境要求比較高，成本比較大；而水泥基修補材料（分普通水泥砂漿和聚合物水泥砂漿）彌補了該項缺

陷，但普通水泥砂漿在與老混凝土表面粘結(jié)、本身抗裂和密封等性能不如聚合物（丙乳）水泥砂漿，丙乳砂漿與傳統(tǒng)環(huán)氧樹脂砂漿相比，不僅成本低，而且施工與普通水泥砂漿相似，可人工涂抹，施工工藝簡單，易

操作和控制施工質(zhì)量，并適合潮濕面粘結(jié)，與基礎(chǔ)混凝土溫度適應(yīng)性好，使用壽命同普通水泥砂漿，克服了環(huán)氧樹脂砂漿常因其膨脹系數(shù)大于基底混凝土而開裂、鼓包與脫落等缺點。

使用范圍

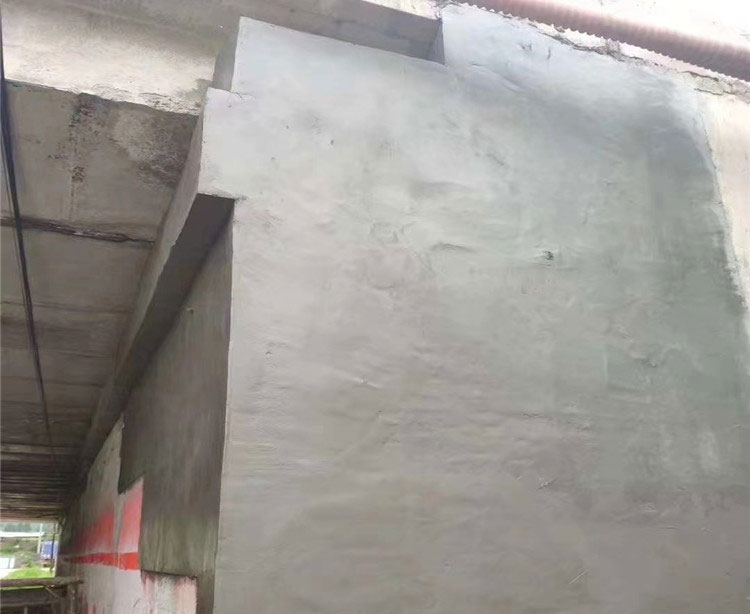

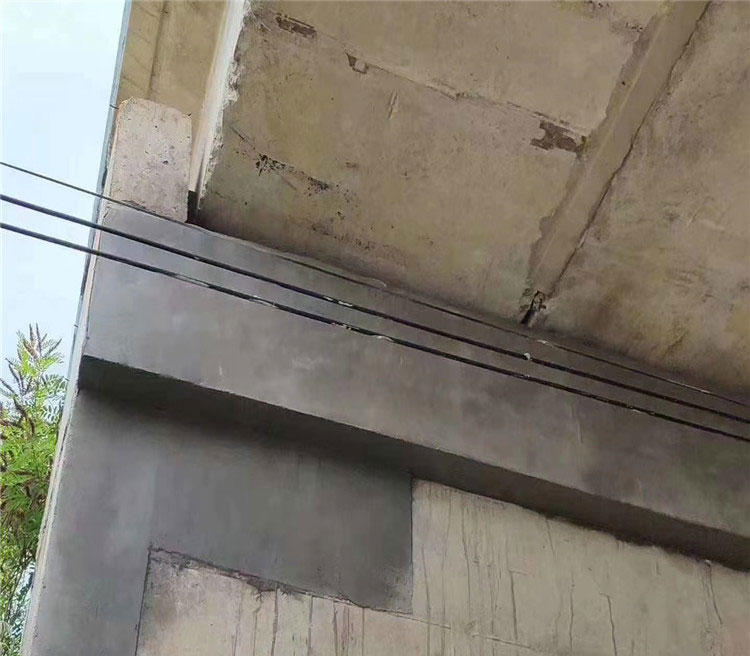

1. 使用于工業(yè)和民用建筑內(nèi)外墻，外墻，混凝土，地下室，水池，水塔，異型屋面，隧道，廁浴間，大壩等部分的防水，防腐，防滲，防潮及滲漏修復(fù)工程。

2，人防，地下工程及水利電工程的防水，防腐，粘結(jié)補強(qiáng)和加固處理及防水防腐襯砌。

3，地下室的內(nèi)外墻，廁浴間，大壩的防滲面板，渠道，渡槽，橋面，地面游泳池，交貨池，化工耐腐蝕，耐酸堿的倉儲等。

4.也可用于混凝土蓄水池的防水，抗?jié)B防腐。另外在堿廠的結(jié)晶和母液清池，蒸餾塔內(nèi)壁采用該產(chǎn)品防腐防水效果極佳。

與普通砂漿對比

丙乳砂漿與普通砂漿相比，具有極限拉伸率提高1～3倍，抗拉強(qiáng)度提高1.35～1.5倍，抗拉彈模降低，收縮小，抗裂性顯著提高，與混凝土面、老砂漿及鋼板粘結(jié)強(qiáng)度提高4倍以上，2天吸水率降低10倍，抗?jié)B性提高

1.5倍，抗氯離子滲透能力提高8倍以上等優(yōu)異性能，使用壽命基本相同，且具有基本無毒、施工方便、成本低，以及密封作用，能夠達(dá)到防止老混凝土進(jìn)一步碳化，延緩鋼筋銹蝕速度，抵抗剝蝕破壞的目的。

丙乳砂漿與普通砂漿性能指標(biāo)比較表

序號 性 能 普通砂漿 丙乳砂漿 試 驗 方 法

1 抗壓強(qiáng)度（MPa） 50 44.2

2 抗拉強(qiáng)度（MPa） 5.5 7.6

3 抗折強(qiáng)度（MPa） 10.7 16.9

4 極限引伸率（1×10-6） 228 558～900

5 抗拉彈性模量（1×104MPa） 2.6 1.65

6 收縮變形（1×10-6） 1271 536

7 與老砂漿粘結(jié)強(qiáng)度（MPa） 1.4 8.0

8 與鋼板粘結(jié)強(qiáng)度（MPa） 0 0.9～1.6

9 滲水高度（mm） 90 35 1.5MPa水壓，恒壓24h

10 磨耗百分率（%） 5.38 3.97 雙圓柱園盤耐磨機(jī)

11 快速碳化深度（mm） 3.6 0.8 20%C02濃度碳化20天

12 鹽水浸后氯離子滲透深度（mm） ﹥20 1.0

13 碳化強(qiáng)度損失 13 14 碳弧燈全氣候老化2160h

14 2天吸水率（%） 12 0.8

15 抗凍性 / ﹥300 快凍循環(huán)

備注:實驗試件的灰砂比均為1:1，水灰比相同；丙乳砂漿的丙乳摻入量為水泥重量的30%。

配合比及原材料的選用

丙乳砂漿是丙烯酸脂共聚乳液水泥砂漿的簡稱，屬于高分子聚合物乳液改性水泥砂漿。在原材料進(jìn)行選用時，水泥宜采用不低于32.5R級的普通硅酸鹽水泥；砂子選用細(xì)度模數(shù)1.6，粒徑小于2.5mm的過篩細(xì)砂即可；

聚合物丙乳的固體含量為39～48%，砂漿用水總量應(yīng)考慮丙乳中的含水量。

丙乳砂漿配合：灰砂比1：1～1：2；灰乳比1：0.15～1：0.3；水灰比40%左右。建議混凝土建筑物表面剝蝕、水質(zhì)侵蝕、鋼筋銹蝕修補采用下限配合比；有防滲要求的裂縫、沖磨、空蝕等修補采用上限配合比。施

工前應(yīng)根據(jù)現(xiàn)場水泥和砂子及施工和易性要求通過試拌確定水灰比，丙乳砂漿應(yīng)盡量選用小水灰比。

丙烯酸酯共聚乳液水泥砂漿調(diào)整后配合比（重量比）

材　料　名　稱 丙乳砂漿

丙烯酸酯共聚乳液混合液 16.7

不低于32.5R級的普通硅酸鹽水泥 100

砂 167

水 50

備注：拌制的丙乳砂漿終凝時間約為4小時。

打底和最后刷面層采用的丙乳凈漿配和比為1kg丙乳加2kg水泥攪拌成漿。
