混凝土增強(qiáng)劑成分配方

混凝土增強(qiáng)劑是新一代滲透性硬化劑材料，含特選高活性氟鈦物，是環(huán)保無色透明液體（無味、***、不燃）。該特選硬化手質(zhì)，能夠滲入混凝土表層以下1-3mm，固化混凝土成分使成為堅(jiān)密實(shí)體，令混凝土地硬化，強(qiáng)化及密封。
　產(chǎn)品作用：
1.　耐磨增硬：有效提高地面耐磨性，防止并***起砂疏松混凝土，有效提高混凝表面強(qiáng)度
2.　密封防塵：滲入混凝土內(nèi)部進(jìn)行深層密封，延長混凝土的使用壽命，使混凝土更易于清理和維護(hù)。

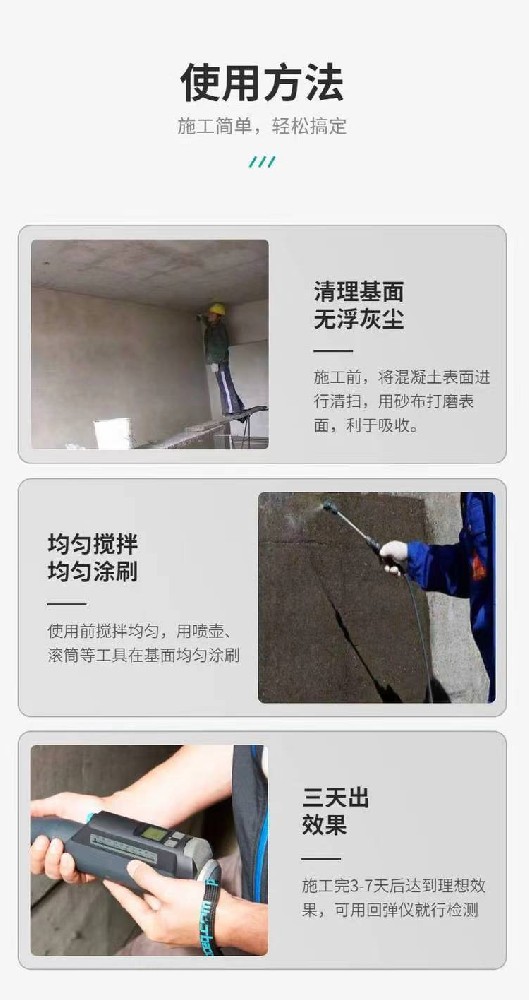

使用方法：

1.　基層要求
　·　對于起砂地面進(jìn)行清掃，無浮灰，保持干燥（可允許潮濕，但不得有明水）；
　·　裂縫及缺損部位應(yīng)用灌漿系列及　***修補(bǔ)料修補(bǔ)后，統(tǒng)一用混凝土硬化劑進(jìn)行硬化處理。
2.　增硬處理
　·　直接噴灑或涂刷稀釋后的硬化劑，保證基層充分浸潤吸收，隨時補(bǔ)充被吸收的硬化劑，保持浸潤狀態(tài)，使整個地面完全浸透；　隨時將低洼處多余的硬化劑掃至已吸收處，應(yīng)保證2小時內(nèi)基層充分吸收，且不應(yīng)有余料堆積，起砂嚴(yán)重的地面可連續(xù)三天重復(fù)噴灑一遍。
3.　養(yǎng)護(hù)
　·　干燥養(yǎng)護(hù)7天后可正常使用；
　·　施工溫度宜為10~35℃，室外作業(yè)避免在雨天、大風(fēng)、冰凍時施工。
4.　包裝
　·　50kg/桶　　　　　　　　　　　5℃以上儲存和施工，保存期12個月

混凝土表面增強(qiáng)劑別名:混凝土密封回彈劑，液體強(qiáng)度增強(qiáng)劑，混凝土增強(qiáng)劑等

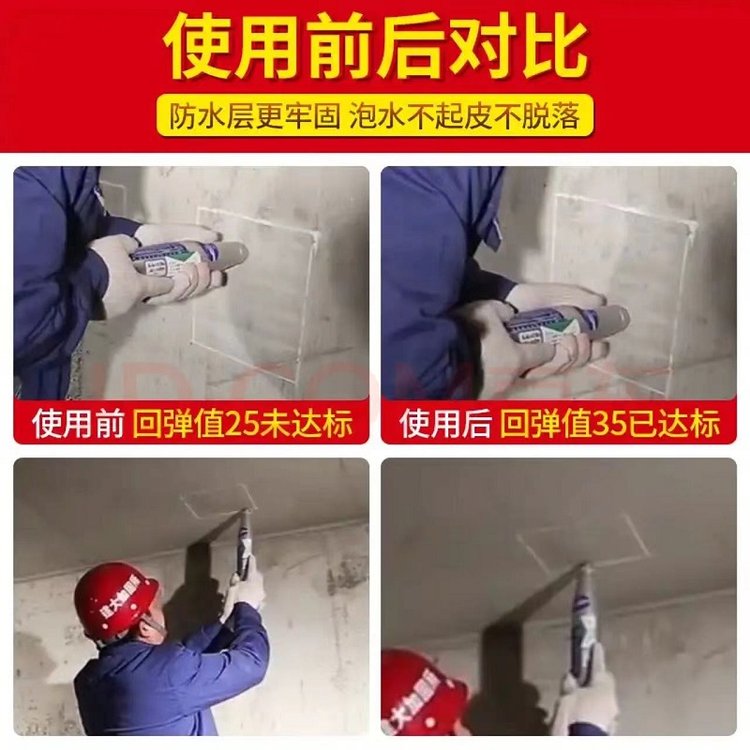

混凝土表面增強(qiáng)劑具有極低的表面張力，能快速滲透至混凝土內(nèi)部，與混凝土中水泥水化的副產(chǎn)物如氫氧化鈣發(fā)生二次反應(yīng)，生成大量的二氧化硅凝膠，這些凝膠能堵塞混凝土內(nèi)部毛細(xì)微孔，從而增加混凝土表面的密實(shí)性、抗壓強(qiáng)度、硬度和耐磨性，一般能提高混凝土強(qiáng)度的15-30%。除了生成二氧化硅凝膠，還會生成一些致硬、致密的物質(zhì)，使混凝土的強(qiáng)度增加更為明顯，它能將表面強(qiáng)度差、起灰起砂的水泥混凝土地面硬化至完全不起砂、不起灰。

適用范圍

混凝土表面增強(qiáng)劑必須施工在已經(jīng)成型的水泥砂漿或混凝土表面:

1、為了保證混凝土表面增強(qiáng)劑能更多地滲入混凝土內(nèi)部，建議新施工水泥砂漿或混凝土表面(最好采用機(jī)器收光)經(jīng)至少7天濕養(yǎng)護(hù)、完全干燥后再施工。當(dāng)然，某些混凝土表面增強(qiáng)劑為了節(jié)省材料和工期，在新施工地面完工24小時后即施用。

2、因各種原因造成的水泥砂漿或混凝土地面面層強(qiáng)度不夠、起灰起砂，可以使用混凝土表面增強(qiáng)劑進(jìn)行硬化、防塵處理:處理后的地面其表面硬度和耐磨性明顯增加，不起灰不起砂，但這種處理方法對原地面的外觀沒有改變，因此，也不會對原地面的損傷有修復(fù)作用。若想修復(fù)原地面的損傷(如坑洞、裂縫等)，必須采取修補(bǔ)或是整體打磨的方法。

3、水磨石地面或金剛砂耐磨地面的表面密封、增強(qiáng):若配合機(jī)器打磨、拋光，這兩種地面均可以做出類似大理石地面的效果。

4、含有水泥成份的混凝土制品或是混凝土構(gòu)件的表面增強(qiáng)

施工方法

常見的施工方法是使用低壓噴嘴噴涂，如使用噴霧器，滾筒，毛刷 涂刷均勻飽滿 將混凝土表面增強(qiáng)劑均勻噴灑于基面，表面打磨以促進(jìn)滲透，當(dāng)水份蒸發(fā)、表面自然干燥。24小時后即有明顯的硬化效果。

整體施工過程若配合打磨，會使混凝土表面增強(qiáng)劑滲透更徹底。

規(guī)格參數(shù)

1.外觀:無色水性液體

2.用量:1kg/1/1-2平方米(具體用量視地面情況試驗(yàn)確定)。

3.包裝:50kg/桶、20kg/桶

參考資料點(diǎn)擊小圖標(biāo)引
