混凝土表面增強(qiáng)劑是一種水溶性的液態(tài)化學(xué)硬化劑，外觀無(wú)色透明，市場(chǎng)上常見(jiàn)的有單組份材料也有雙組份材料。混凝土表面增強(qiáng)劑的主要成份為具有反應(yīng)活性的堿金屬硅酸鹽或改性的堿金屬硅酸鹽、催化劑、助劑等。

混凝土表面增強(qiáng)劑別名:混凝土密封回彈劑，液體強(qiáng)度增強(qiáng)劑，混凝土增強(qiáng)劑等

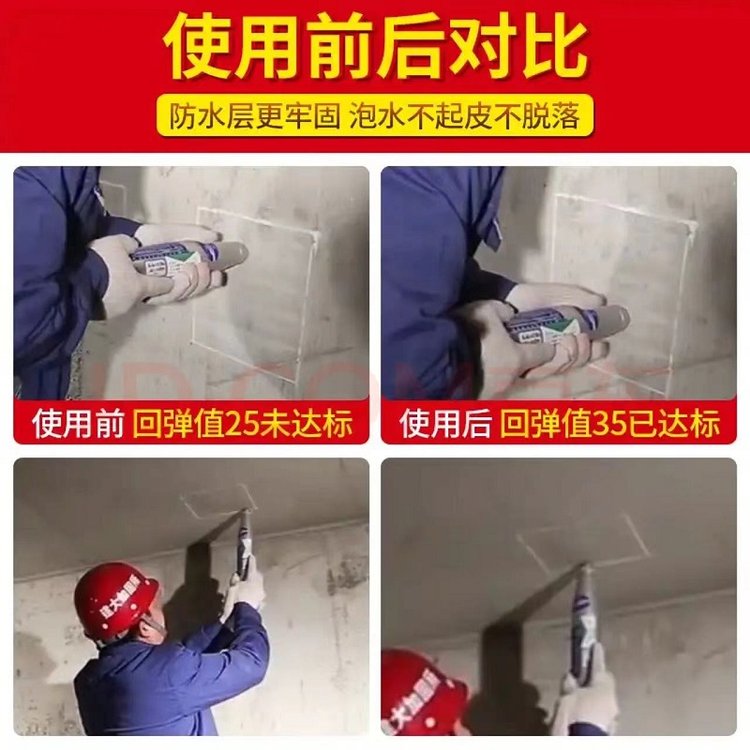

混凝土表面增強(qiáng)劑具有極低的表面張力，能快速滲透至混凝土內(nèi)部，與混凝土中水泥水化的副產(chǎn)物如氫氧化鈣發(fā)生二次反應(yīng)，生成大量的二氧化硅凝膠，這些凝膠能堵塞混凝土內(nèi)部毛細(xì)微孔，從而增加混凝土表面的密實(shí)性、抗壓強(qiáng)度、硬度和耐磨性，一般能提高混凝土強(qiáng)度的15-30%。除了生成二氧化硅凝膠，還會(huì)生成一些致硬、致密的物質(zhì)，使混凝土的強(qiáng)度增加更為明顯，它能將表面強(qiáng)度差、起灰起砂的水泥混凝土地面硬化至完全不起砂、不起灰。

適用范圍

混凝土表面增強(qiáng)劑必須施工在已經(jīng)成型的水泥砂漿或混凝土表面:

1、為了保證混凝土表面增強(qiáng)劑能更多地滲入混凝土內(nèi)部，建議新施工水泥砂漿或混凝土表面(最好采用機(jī)器收光)經(jīng)至少7天濕養(yǎng)護(hù)、完全干燥后再施工。當(dāng)然，某些混凝土表面增強(qiáng)劑為了節(jié)省材料和工期，在新施工地面完工24小時(shí)后即施用。

2、因各種原因造成的水泥砂漿或混凝土地面面層強(qiáng)度不夠、起灰起砂，可以使用混凝土表面增強(qiáng)劑進(jìn)行硬化、防塵處理:處理后的地面其表面硬度和耐磨性明顯增加，不起灰不起砂，但這種處理方法對(duì)原地面的外觀沒(méi)有改變，因此，也不會(huì)對(duì)原地面的損傷有修復(fù)作用。若想修復(fù)原地面的損傷(如坑洞、裂縫等)，必須采取修補(bǔ)或是整體打磨的方法。

3、水磨石地面或金剛砂耐磨地面的表面密封、增強(qiáng):若配合機(jī)器打磨、拋光，這兩種地面均可以做出類(lèi)似大理石地面的效果。

4、含有水泥成份的混凝土制品或是混凝土構(gòu)件的表面增強(qiáng)

施工方法

常見(jiàn)的施工方法是使用低壓噴嘴噴涂，如使用噴霧器，滾筒，毛刷 涂刷均勻飽滿 將混凝土表面增強(qiáng)劑均勻噴灑于基面，表面打磨以促進(jìn)滲透，當(dāng)水份蒸發(fā)、表面自然干燥。24小時(shí)后即有明顯的硬化效果。

整體施工過(guò)程若配合打磨，會(huì)使混凝土表面增強(qiáng)劑滲透更徹底。

規(guī)格參數(shù)

1.外觀:無(wú)色水性液體

2.用量:1kg/1/1-2平方米(具體用量視地面情況試驗(yàn)確定)。

3.包裝:50kg/桶、20kg/桶
