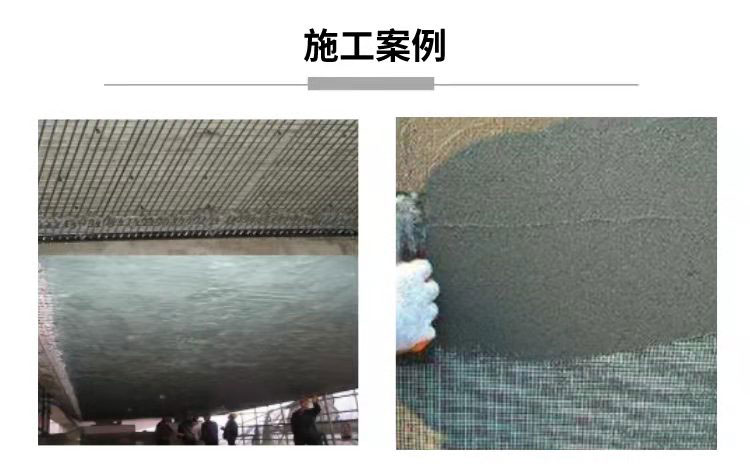

高強聚合物砂漿使用于:混凝土結(jié)構(gòu)中破損的構(gòu)件、梁、板、柱、樓梯等部位的修補,建(構(gòu))筑物使用高強不銹鋼絞線網(wǎng)的抹灰找平保護砂漿,道路、橋梁中混凝土破損部位的修補 ,機場跑道、高速公路車道及 到破損部位的修補及搶修, 工業(yè)廠房混凝土地坪破損部位的修補及搶修
施工特點:
1、 施工方便:具有良好的施工和易性能。施工時無需振搗,在現(xiàn)場加水攪拌即可使用。
2、 早強、高強:1天抗壓強度可達20Mpa,能最大限度的加快工程進度。
3、 抗?jié)B性能強:產(chǎn)品具有良好的抗?jié)B性能,1.7Mpa抗?jié)B壓水不透水,符合P16混凝土抗?jié)B性能的要求
4、 粘接性能好:如使用混凝土界面處理劑,與新老混凝土的粘接強度大于1.8Mpa,可最大程度保證高強混凝土修補砂漿與修補基層間的緊密粘接。
5、 可冬季施工:高強修補砂漿允許環(huán)境溫度在-5℃以上時,進行混凝土結(jié)構(gòu)的裝門面、水平面及頂面的修補室外施工。
6、 耐久性強:50次凍融循環(huán)后強度無明顯變化,在機油中浸泡30天后強度提高。
施工步驟:
1、 準備好必要的工具及養(yǎng)護品
2、 確定修補區(qū)域,其修補處理范圍應(yīng)比實際破損范圍向外擴大100mm,切割或剔鑿出混凝土修補區(qū)域的垂直邊緣,其深度≥5mm以免修補區(qū)域邊緣薄片化。
3、 將修補區(qū)域內(nèi)混凝土基層表面浮塵、油污清理干凈,并剔除疏松部分。
4、 清理修補區(qū)域內(nèi)裸露鋼筋表面的銹質(zhì)和雜物。
5、 將清理好的修補區(qū)域內(nèi)混凝土基層進行鑿毛處理或用混凝土界面處理劑進行界面處理。
6、 用氣泵或水將處理過的修補區(qū)域內(nèi)混凝土基層表面清掃干凈,進行下道工序時不得有明水存留。
7、 按推薦加水量16-18%(重量比)的配合比攪拌TD高強修補砂漿。采用機械攪拌2-3分名目即可并在利于攪拌的質(zhì)量和速度。人工攪拌應(yīng)在5分名目以保證攪拌均勻。
8、 拌好的高強修補砂漿含有多種高分子聚合物改性外滲料及膠粉,使拌合好的高強修補砂漿較粘稠,抹灰時應(yīng)注意刀光潔。
9、對于表面需壓光處理的,最外層抹灰應(yīng)拌合略稀,并掌握好時間,以利于壓光處理。
10、嚴禁在高強修補砂漿中摻入任何外加劑或外摻料。
11、使用溫度為-5℃—40℃
養(yǎng)護:
1、 夏季施工作業(yè)完畢后2-4小時,應(yīng)及時澆噴水工噴灑養(yǎng)護劑或覆蓋潮濕草袋進行養(yǎng)護,并保持表面濕潤2-3天。
2、 冬季施工完畢后,應(yīng)立即覆蓋塑料薄膜并加蓋棉被進行保溫養(yǎng)護。
3、 高強修補砂漿為25kg袋裝。
4、 存放在通風(fēng)干燥處并防止陽光直射。
5、 保質(zhì)期為6個月,超出保質(zhì)期應(yīng)復(fù)檢,合格后方可使用。
