特種鋁酸鹽無機防腐砂漿是由高分子無機成分精制而成的防腐蝕產品，用于建筑結構表面層的剛性壽命周期性防水防腐使用。這種耐酸堿侵蝕的特種砂漿，可用于化工、大氣和腐蝕性水作用的部位，即濃度不大于10%的酸性介質和中等濃度的堿性介質作用的部位，且施工操作簡便，耐久性好。

一、施工工藝

1. 基層要求及處理 基層表面應平整、粗糙、清潔、無油污，無浮灰。施工前應用高壓水沖洗并保持潮濕狀態(tài)，但不得有積水，界面粘結時預先涂刷 YJ-302界面處理劑。 2. 材料配制 將實際用水的90%倒入粉料中攪拌均勻，再將剩余的10%水逐漸倒入并攪拌無結塊，配好的漿料應保證在0.5～1h內用完。

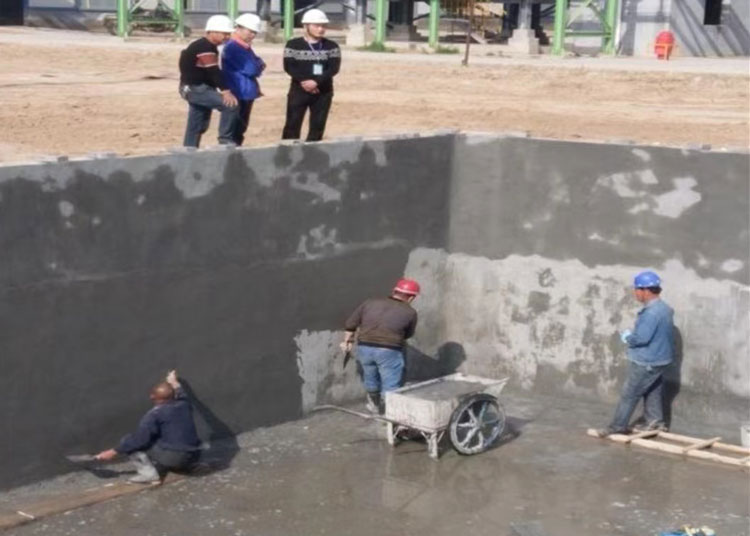

3. 施工操作 在混凝土或磚石結構的立面和鋼結構的表面上做整體面層時，應分兩次進行，每次的間隔不應少于24h。當進行后一次特種鋁酸鹽無機防腐砂漿抹面時，應一次抹平，不得反復抹壓。施工后的砂漿層需養(yǎng)護7天。 4. 施工注意事項 鋁酸鹽無機防腐砂漿在潮濕的混凝土基層表面先均勻涂刷一遍YJ-302界面劑(甲:乙=1:1)，一次施工面積不宜過大，應分條分塊錯開施工，每塊面積不宜大于10p㎡，錯開施工的間隔不應小于24h。分層施工時，留縫位置應互相錯開。鋁酸鹽無機防腐砂漿涂抹完畢后應立即壓抹并一次抹平，不宜反復抹壓(遇有氣泡時應刺破壓緊，表面應壓密實)，立面或頂面的面層厚度大于10mm時應分層施工，每層抹面厚度宜為5～10mm，待前一層指觸干時方可進行下層施工。鋁酸鹽無機防腐砂漿施工24h后，應進行噴霧養(yǎng)護或覆蓋草簾、土工布等保持潮濕，有條件時可定時灑水于表面，養(yǎng)護溫度不宜過高。

二、性能特點

特種鋁酸鹽無機防腐砂漿具有早強、抗?jié)B、防漏、防潮、耐酸堿等優(yōu)點，專門用于建筑結構表面層的鋼性性防水防腐，形成堅固致密的憎水物質，充填、堵塞混凝土、砂漿在硬化過程中形成的毛細孔隙和水通道，具有***強的憎水性和潮氣的排斥性，從而賦予混凝土結構物與水泥制品特種鋁酸鹽無機防腐砂漿的防水防腐性能。
