歡迎您訪問中天華固建材有限公司網(wǎng)站！
全國咨詢熱線：13253777670
新聞資訊榮達信鋼絲繩網(wǎng)片-聚合物砂漿外加層加固技術是鋼絲繩網(wǎng)片通過粘合強度及彎曲強度優(yōu)秀的滲透性聚合物砂漿附著，與原本的混凝土形成一體，共同承擔作用下的彎矩和剪力的混凝土構件正截面、斜截面承載力加固；該方法能降低被加固構件的應力水平，而且還能較大幅度地提高結構整體的承載力。
聚合物砂漿是一種即具有高分子材料的粘結性，又具有無機材料耐久性的新型混凝土修補材料，其抗壓強度高、固化迅速、粘結性能好，有很好的保水性和抗裂性，并具有高耐堿性，耐紫外線等特點；鋼絲繩網(wǎng)片-聚合物砂漿加固技術是加固混凝土樓板、混凝土梁及橋梁的理想材料。
性能指標：
高強度鋼絲繩抗拉強度標準值（MPa)
GB50367-2013《混凝土結構加固設計規(guī)范》
規(guī)格 | 不銹鋼絲繩 | 鍵鋅鋼絲繩 | ||
鋼絲繩公稱直徑 | 銅絲繩抗拉強度標 | 銅絲繩公稱直徑 | 鋼絲繩抗拉強度標 | |
6X7+IWS | 2.4~4.5 | 1800/1700 | 2.5~4.5 | 1650/1560 |
1×19 | 2.5 | 1560 | 2.5 | 1560 |
承重結構加固用聚合物砂漿基本性能指標
GB50728-2011《工程結構加固材料安全性鑒定技術規(guī)范》
項 目 | 抗壓強度（MPa) | 抗折強度 | 劈裂抗拉強度 | 銅套籣粘結抗剪 | 正拉粘結強度 |
|級 | ≥55 | ≥12.0 | ≥7.0 | ≥12.0 | ≥2.5.且為混 |
II級 | ≥45 | ≥10.0 | ≥5.5 | ≥9.0 | |
鋼絲繩計算用截面面積及參考重量
規(guī)格 | 鋼絲繩公稱直徑 | 鋼絲繩直徑 | 計算用截面面積 | 參考重量（kg/100m） |
6X7+IWS | 2.4 | 0.26/0.28 | 2.81 | 2.41 |
3.2 | 0.34/0.36 | 4.71 | 4.21 | |
4.5 | 0.48/0.52 | 9.62 | 8.70 |
高強鋼絲繩彈性模量及拉應變設計值
類別 | 彈性模量設計值Erw | 拉應變設計值Σrw |
鍍鋅鋼絲繩 | 1.30X105MPa | 0.008 |
不銹鋼絲繩 | 1.05 X105MPa | 0.001 |
注：1.檢驗應在澆注的試件達到28d養(yǎng)護期時立即進行，若因故需推遲檢驗日期，除應征得有關方面同意外，尚不應超過3d
2.表中性能指標除標有強度標準外，均為平均值。
二.產(chǎn)品特點
（1）、鋼絲繩網(wǎng)強度高，其標準強度約為普通鋼材的5倍，因此加固后對結構自重影響很小。
(2)、抗彎加固不僅可以顯著提高承載力，而且可以顯著提高剛度，在結構加固的過程中不影響建筑的使用，對被加固的母體表面沒有平整要求，節(jié)點處理方便，可以加固有缺陷或強度低的混凝土結構。
（3）、解決了加固后的耐久性、抗火、耐高溫等問題，加固性能可靠。
三.產(chǎn)品用途
1.高強鋼絲繩網(wǎng)片-聚合物砂漿加固技術是一項新型的加固技術。其中使用的主要材料為高強不銹鋼絲繩網(wǎng)片或高強鍍鋅銅絲繩網(wǎng)片，聚合物砂漿，界面劑以及固定銷等。
2.高強鋼絲繩網(wǎng)片加固技術可以提高混凝土梁，板的抗彎和抗剪承載力，提高梁，板的抗彎剛度，對混凝土梁，板的裂縫產(chǎn)生和發(fā)展有明顯的抑制作用；
3.高強鋼絲繩網(wǎng)片加固技術可以提高混凝土柱的抗壓以及抗剪承載力，可以提高混凝土柱的軸壓比，并且可以增加混凝土構件的耗能能力；
4.高強鋼絲繩網(wǎng)片加固技術可以提高鋼筋混凝土剪力墻以及磚砌墻體的抗壓和抗剪承載力，并且可以控制墻體裂縫的發(fā)展。此項加固技術非常適合建筑物和橋梁的加固，可以廣泛應用于結構梁，板，柱以及墻體的加固。

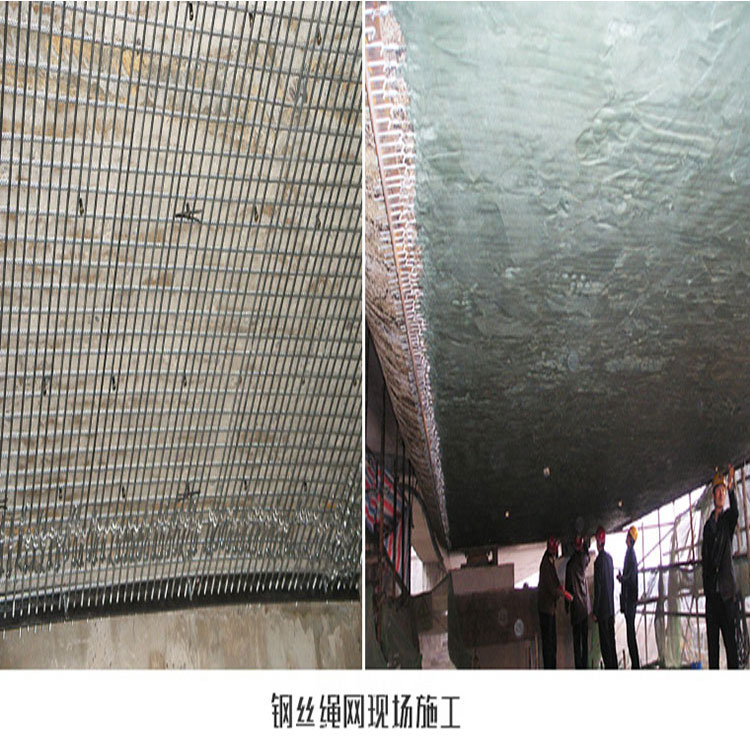

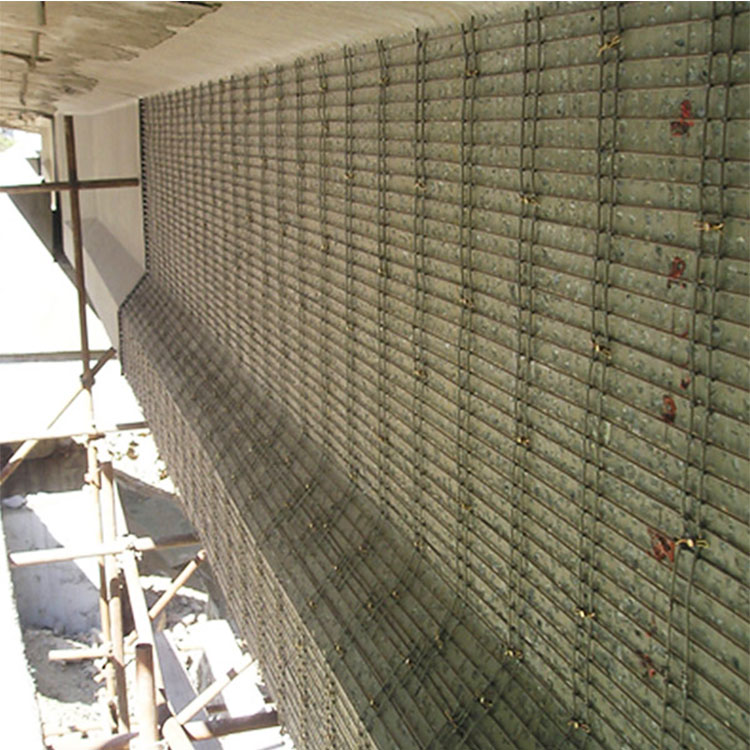

四、施工工藝
五.設計及驗收標準
設計規(guī)定
依據(jù)《混凝土結構加固設計規(guī)范》GB50367-2013規(guī)定：
1）采用本方法時，原結構、構件按現(xiàn)場檢驗結果推定的混凝土強度等級不應低于C15級，且混凝土表面的正拉粘結強度不應低于1.5Mpa。
2)鋼絞線網(wǎng)片一聚合物砂漿外加層應采取下列構造方式對混凝土結構構件進行加固；板和墻，可采取單面的外加層構造；也可采用對稱的雙面外加層構造。
3）采用本方法加固的混凝土結構，其長期使用的環(huán)境溫度不應高于60度。處于特殊環(huán)境下（如介質(zhì)腐蝕、高溫、高濕、放射等）的混凝土結構，其加固除應采用耐環(huán)境因素作用的聚合物配制砂漿外，尚應遵守現(xiàn)行國家標準工業(yè)建筑防腐蝕設計規(guī)范GB50046的規(guī)定，并采取相應的防腐措施。
4）當被加固結構、構件的表面有防火要求時，應按現(xiàn)行國家標準《建筑防火設計規(guī)范》GB50016規(guī)定的耐火等級及耐火極限要求，對鋼絲繩網(wǎng)片一聚合物砂漿外加層進行防護。
材料規(guī)定
1)重要結構構件或結構處于腐蝕介質(zhì)環(huán)境、潮濕環(huán)境和露天環(huán)境時，應選用高強度不銹鋼絲繩制作網(wǎng)片。
2)對于正常溫、濕度環(huán)境中的一般結構、構件，可采用高強鍍鋅鋼絲繩制作的網(wǎng)片，但應采取有效的防銹措施。
六.加固性能標準
2.聚合物砂漿（采用雙組份I級聚合物砂漿，要求強度高、粘接性能好、抗老化的環(huán)保型聚合物砂漿。）
GB50728-2011《工程結構加固材料安全性鑒定技術規(guī)范》
項目 | 抗壓強度（MPa) | 抗折強度 | 劈裂抗拉強度 | 鋼套筒粘結抗剪 | 正拉粘結強 |
1級 | ≥55 | a12.0 | ≥7.0 | ≥12.0 | ≥2.5，且為混 |
I級 | ≥45 | ≥10.0 | ≥5.5 | ≥9.0 |
3. 界面劑（界面膠應采用乳液類產(chǎn)品，涂刷于混凝土和鋼筋表面，增加修補材料與混凝土基層的粘接力。 防止脫落、劣化和腐蝕。提供超強界面粘接力，確保加固體系整體性。）
項目 | 技術指標 | 測試結果 | |
剪切粘結強度，MPa | 14d | ≥1.5 | ≥3.5（砼破壞） |
拉伸粘結強度，MPa | 未處理（14d） | ≥0.6 | ≥2.5（砼破壞） |
浸水處理 | ≥0.5 | ≥2.2 | |
熱處理 | ≥2.5 | ||
凍融循環(huán)處理 | ≥2.5（砼破壞） | ||
堿處理 | ≥1.0 | ||
耐老化 | 480h后 | 無變化 | |
4.砂漿封閉劑(材料必須具備優(yōu)良的粘結性，與砂漿牢固粘結形成保護層，有效阻止水、腐蝕介質(zhì)等滲入混凝土內(nèi)部，防止銅筋銹蝕和砂漿碳化耐老化性好，有效防止隨水遷移的氯離子銹蝕鋼筋，并保護砂漿，使其有更好的耐久性。
性能名稱 | 固含量% | 拉伸強度MPa | 斷裂伸長率% | 粘結強度MPa | 不透水性Mpa |
性能參數(shù) | 76 | 1.9 | 120 | 0.78 | 0.3 |
行業(yè)新聞
