高強灌漿料在冬季施工之后需要怎樣進行養(yǎng)護呢？下面就由我為大家介紹一下高強灌漿料養(yǎng)護措施及施工流程。

高強灌漿料是以高強度材料為骨料，以水泥作為結(jié)合劑，輔以高流態(tài)、微膨脹、防離析等物質(zhì)配制而成。在施工現(xiàn)場加入一定量的水，攪拌均勻后即可使用。

一、技術(shù)特點：

１．早強高強

一天強度最高可達到50mPa以上，澆注完畢一天后即可運行生產(chǎn)。

２．自流態(tài)

高流動性和高自密性，直接灌入設(shè)備基礎(chǔ)，無需振搗便可自動填充到設(shè)備基礎(chǔ)的全部間隙。

３．微膨脹

材料的微膨脹性能可以保證設(shè)備與基礎(chǔ)之間緊密接觸牢靠。

４．抗油滲

在機油中浸泡30天后其強度不降低。

５．耐久性好

200萬次疲勞試驗，50次凍融循環(huán)試驗強度無明顯變化。　

６．容易施工

施工現(xiàn)場只需加水?dāng)嚢杓纯墒褂谩?/span>

二、應(yīng)用范圍：

1、需高精度安裝的設(shè)備，設(shè)備基礎(chǔ)的一次灌漿和二次灌漿。

2、鋼筋栽埋及建筑、巖土工程的錨桿錨固。

3、建筑加固改造工程，梁柱接頭、變形縫、施工縫澆筑。

4、道路、橋梁、隧道、機場等工程搶修施工使用。

5、鐵路軌枕的錨固施工。

6、柱濕包鋼加固用于灌注角鋼和柱間隙縫?！?/span>

三、高強灌漿料冬季施工養(yǎng)護：

（1）冬季施工，對強度增長無特殊要求時，應(yīng)在灌漿后用塑料薄膜和保溫材料覆蓋外露部分。初始固化溫度不低于5°C。在負溫度條件下固化時不要澆水；

（2）灌漿材料表面溫度與環(huán)境溫度之差大于20℃時，應(yīng)采用保溫材料覆蓋養(yǎng)護；

（3）當(dāng)環(huán)境溫度低于產(chǎn)品要求的較低施工溫度或需要加速強度增長時，可采用人工加熱養(yǎng)護法；

四、高強灌漿料施工流程：

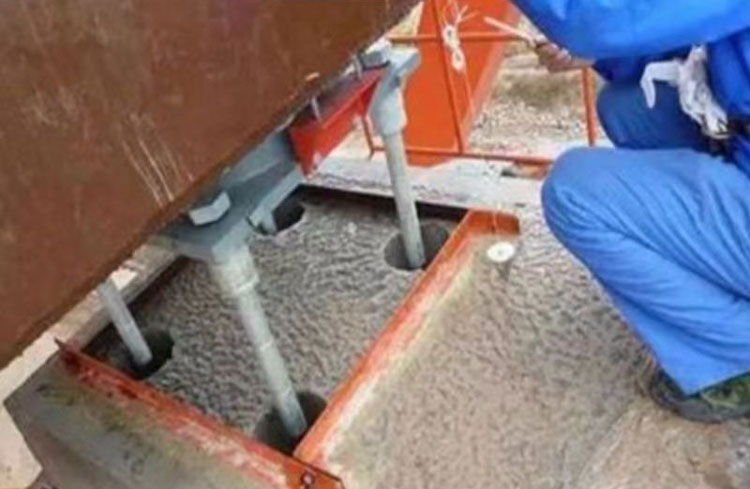

1、基礎(chǔ)處理

（1）基礎(chǔ)表面應(yīng)進行鑿毛處理。清潔基礎(chǔ)表面，不得有碎石、浮漿、浮灰、油污和脫模劑等雜物。高強度灌漿前24小時，基礎(chǔ)表面應(yīng)充分濕潤，灌漿前1小時，積水。

2、支摸

（1）按高強度灌漿施工圖支設(shè)模板。模板與基礎(chǔ)、模板與模板間的接縫處用水泥漿、膠帶等封縫，達到整體模板不漏水的程度。

（2）模板與設(shè)備底座四周的水平距離應(yīng)控制在100mm左右，以利于灌漿施工。

（3）模板頂部標(biāo)高應(yīng)高出設(shè)備底座上表面50mm。

（4）高強度灌漿中如出現(xiàn)跑漿現(xiàn)象，應(yīng)及時處理。

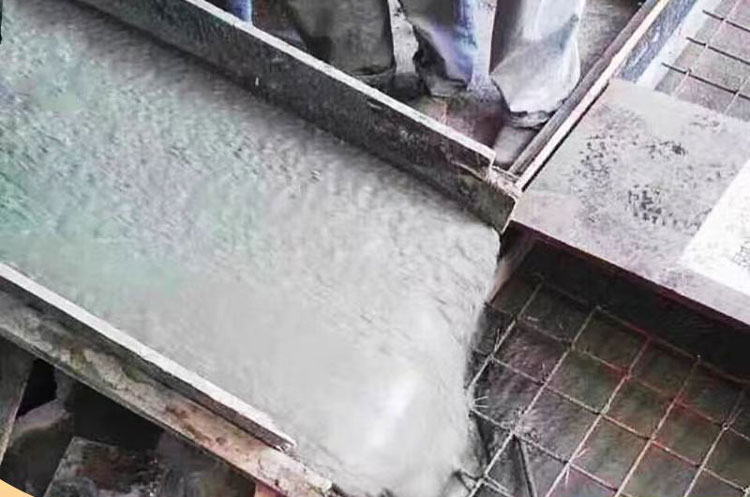

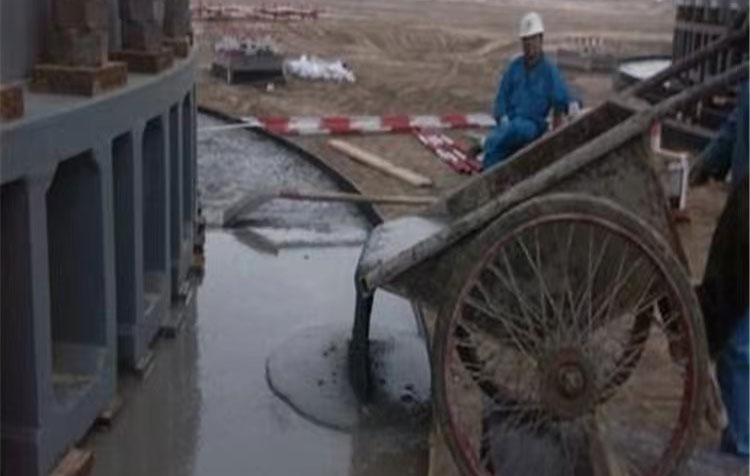

3、高強度灌漿料配制

（1）一般地，按通用加固型按13-14%的標(biāo)準(zhǔn)加水?dāng)嚢?豆石加固型按9-10%的標(biāo)準(zhǔn)加水?dāng)嚢琛?/span>

（2）采用機械攪拌方式，攪拌時間一般為1-2分鐘（嚴禁用手電鉆式攪拌器）。采用人工攪拌時，應(yīng)先加入2/3的用水量拌和2分鐘，其后加入剩余水量攪拌至均勻。

（3）每次攪拌量應(yīng)視使用量多少而定，以確保40分鐘以內(nèi)將料用完。

（4）現(xiàn)場使用時，嚴禁在高強度灌漿料中摻入任何外加劑、外摻料。
