鋼絲繩網片專用砂漿高強聚合物砂漿的使用步驟如下:
混凝土結構表面處理:用角磨機打磨被加固混凝土基層的表面,打磨后用壓力水沖刷干凈,缺陷和不平整部分用高強度聚合物砂漿修補找平。

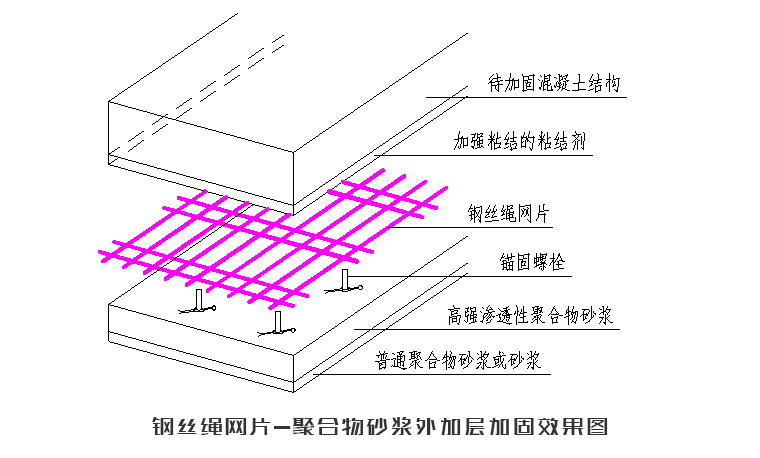

安裝鋼絲繩網片。
界面處理砂漿施工:按甲組份膠液、乙組份膠液、粉料=4:1:2(體積比)的比例,攪拌均勻后在被加固的混凝土基層表面噴涂一層,厚度為2~4mm。
聚合物砂漿配制:配制302N砂漿,液料與粉料的比例有兩種情況,一是液料:粉料=7:1(重量比),流動度為140~150mm;二是液料:粉料=6:1(重量比),流動度為170~180mm。使用機械攪拌,每次攪拌3~5分鐘,拌勻后靜置10分鐘再攪拌1~2分鐘后立即在界面處理砂漿表面進行聚合物砂漿(覆蓋層)的抹灰施工。

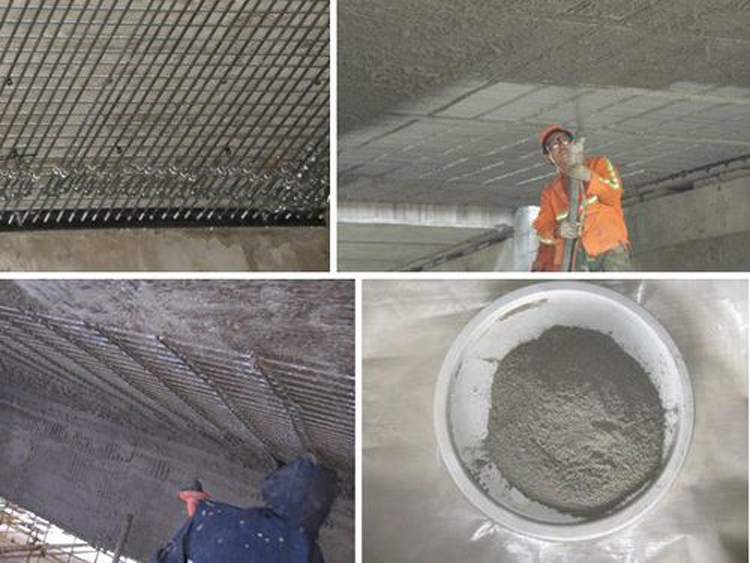

聚合物砂漿施工:砂漿層面一般分三層或三層以上涂抹。第一層將鋼絲繩網片與基層混凝土表面的間隔空間抹實,砂漿流動度在140~150mm之間,初凝后抹第二層。分層抹灰直至設計要求的30mm厚度。最后一層作為找平層。
預應力鋼絲繩(鋼絞線)-聚合物砂漿性能指標
高強度鋼絲繩抗拉強度標準值(MPa)
GB50367-2013《混凝土結構加固設計規范》
規格 | 不銹鋼絲繩 | 鍵鋅鋼絲繩 | ||
鋼絲繩公稱直徑 | 銅絲繩抗拉強度標 | 銅絲繩公稱直徑 | 鋼絲繩抗拉強度標 | |
6X7+IWS | 2.4~4.5 | 1800/1700 | 2.5~4.5 | 1650/1560 |
1×19 | 2.5 | 1560 | 2.5 | 1560 |
承重結構加固用聚合物砂漿基本性能指標
GB50728-2011《工程結構加固材料安全性鑒定技術規范》
項 目 | 抗壓強度(MPa) | 抗折強度 | 劈裂抗拉強度 | 銅套籣粘結抗剪 | 正拉粘結強度 |
|級 | ≥55 | ≥12.0 | ≥7.0 | ≥12.0 | ≥2.5.且為混 |
II級 | ≥45 | ≥10.0 | ≥5.5 | ≥9.0 |
鋼絲繩計算用截面面積及參考重量
規格 | 鋼絲繩公稱直徑 | 鋼絲繩直徑 | 計算用截面面積 | 參考重量(kg/100m) |
6X7+IWS | 2.4 | 0.26/0.28 | 2.81 | 2.41 |
3.2 | 0.34/0.36 | 4.71 | 4.21 | |
4.5 | 0.48/0.52 | 9.62 | 8.70 |
高強鋼絲繩彈性模量及拉應變?cè)O(shè)計值
類別 | 彈性模量設計值Erw | 拉應變?cè)O(shè)計值Σrw |
鍍鋅鋼絲繩 | 1.30X105MPa | 0.008 |
不銹鋼絲繩 | 1.05 X105MPa | 0.001 |
注:1.檢驗應在澆注的試件達到28d養護期時立即進行,若因故需推遲檢驗日期,除應征得有關方面同意外,尚不應超過3d
2.表中性能指標除標有強度標準外,均為平均值。
