鋁酸鹽無機防腐砂漿的初凝時間是指從加水攪拌開始，砂漿在固化過程中出現(xiàn)固化現(xiàn)象的時間點。這是水泥漿從可塑性狀態(tài)轉(zhuǎn)變到不能在塑性狀態(tài)的時間，也是鋁酸鹽水泥開始產(chǎn)生強度的時間。

一般來說，鋁酸鹽無機防腐砂漿的初凝時間是在水泥加水后，通過施加壓力的方式測得水泥漿體達到固化狀態(tài)的時間點。這個時間不僅受到水泥中鋁酸鹽含量的影響，還受到緩凝劑、外加劑、

環(huán)境溫度和濕度等因素的影響。

在實際應用中，鋁酸鹽無機防腐砂漿的初凝時間對于施工操作和工程質(zhì)量都有重要影響。初凝時間過短，可能使得砂漿在施工過程中過早地失去流動性，

影響施工質(zhì)量；而初凝時間過長，則可能使得砂漿在硬化過程中產(chǎn)生龜裂、空鼓等問題。因此，合理控制鋁酸鹽無機防腐砂漿的初凝時間是保證施工質(zhì)量的重要因素之一。

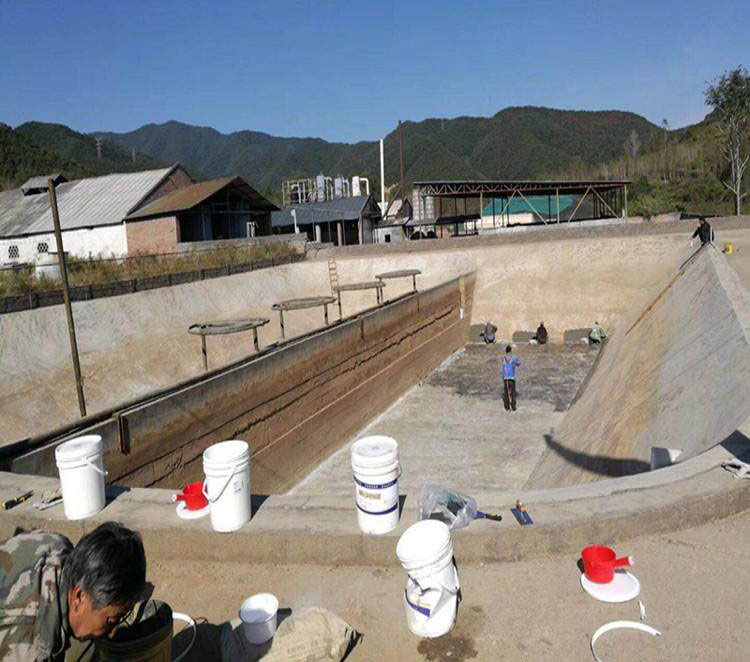

1. 涂抹無機防腐砂漿前，涂刷一遍界面劑，厚度100um。

2.攤鋪和抹面

無機防腐砂漿在分割線內(nèi)攤鋪完畢即應立即壓抹。操作速度要快，力求一次抹平，避免反復揉搓。如遇有氣泡，應刺破壓緊，以保證表面密實。大面積施工時，應進行分塊隔膜施工或設(shè)置接縫條進行施工。分塊面積不宜大于10～15m2。間隔施工時間應小于24h。接縫條可采用8mm×14mm兩邊均勻30℃坡面的木條或聚氯乙烯條，預先固定在基面上，待無機防腐砂漿抹面收光后即可抽取接縫條，并在24h后才進行接縫。

注意事項

1）砂漿刮平后要用力抹壓使之與基層粘結(jié)成一體，在砂漿凝固之前用掃帚掃毛。砂漿要隨拌隨用，拌合后應在限定時間內(nèi)用完 ，嚴禁使用拌合后超過初凝時間的砂漿。

2）素水泥漿刷完后，再抹面層砂漿，配合比同底層砂漿，抹灰厚度在4mm～5mm左右，抹灰方向宜與第一層垂直，先用木抹子搓平，后用鐵抹子分層壓實，抹壓次數(shù)2～3次，最后再壓光。

3）抹灰程序宜先抹立面后抹地面，分層鋪抹，接茬不宜留在陰陽角處，鋪抹時壓實抹光和表面壓光。 防水砂漿各層應緊密結(jié)合，每層宜連續(xù)施工，必須留施工縫時應采用階梯坡形茬，接茬層層搭接緊密，但離開陰陽角處不得小于200mm。防水層陰陽角應做成圓弧形，陽角直徑一般為10mm，陰角直徑一般為50mm

養(yǎng)護

1）無機防腐砂漿終凝后約12h～24h應及時養(yǎng)護，涂刷一層養(yǎng)護劑養(yǎng)護溫度不宜低于5℃和高于40℃，并保持水泥砂漿濕潤狀態(tài)，養(yǎng)護時間不得少于14d 。

2）無機防腐砂漿防水層未達到硬化狀態(tài)時，不得澆水養(yǎng)護或直接受雨水沖刷，硬化后應采用干濕交替的養(yǎng)護方法進行養(yǎng)護，使聚合物在干燥狀態(tài)下固化。在潮濕環(huán)境中，可在自然條件下養(yǎng)護。
