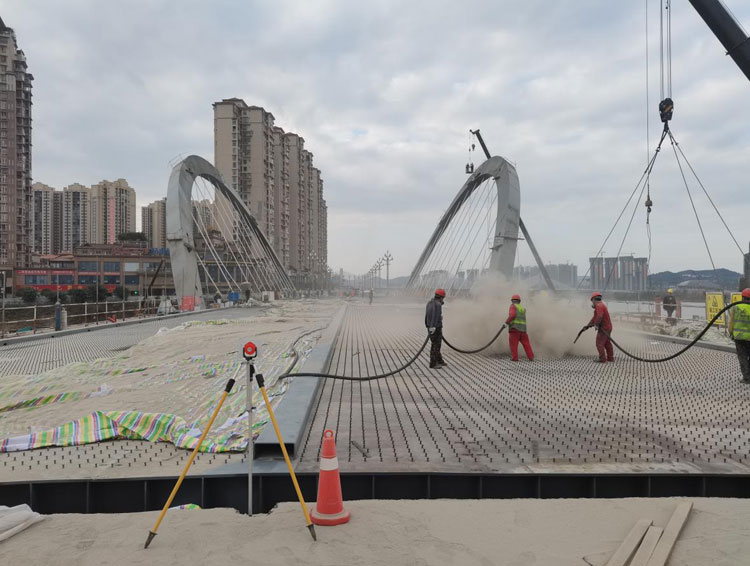

uhpc超高性能混凝土以耐久性作為設(shè)計(jì)的主要指標(biāo)，針對(duì)不同用途要求，對(duì)下列性能重點(diǎn)予以保證:耐久性、工作性、適用性、強(qiáng)度、體積穩(wěn)定性和經(jīng)濟(jì)性。為此，高性能混凝土在配置上的特點(diǎn)是采用低水膠比，

選用優(yōu)質(zhì)原材料，且必須摻加足夠數(shù)量的摻合料（礦物細(xì)摻料）和高效外加劑。

超高性能混凝土（UHPC）具有以下特性：

高強(qiáng)度：UHPC具有非常高的抗壓強(qiáng)度，超過200MPa，這使其能夠應(yīng)用于對(duì)強(qiáng)度要求極高的工程中。

體積穩(wěn)定性：UHPC的體積穩(wěn)定性表現(xiàn)優(yōu)秀，能在高彈性模量中應(yīng)用，還能抗低收縮、徐變、低溫度變形等。其干縮值也比較小，在固化后90天內(nèi)干縮值不會(huì)超過0.04%，穩(wěn)定性極高。

自密實(shí)性：UHPC在調(diào)配時(shí)不需要添加太多的水，其本身流動(dòng)性、抗離析性度不錯(cuò)，能滿足不同場(chǎng)所的自密實(shí)性要求。

耐久性：由于UHPC的高自密度，其抗凍、抗?jié)B方面有比較好的優(yōu)勢(shì)。因此各方面組合影響下，也讓UHPC具備了抗化學(xué)腐蝕性能，使用壽命也更持久了，可以保證工程的施工質(zhì)量，減少后期維修。

水化熱：UHPC的水化熱相應(yīng)的降低。

收縮和徐變：強(qiáng)度越高總收縮量越小。

耐火性：UHPC也具有不錯(cuò)的耐火性。

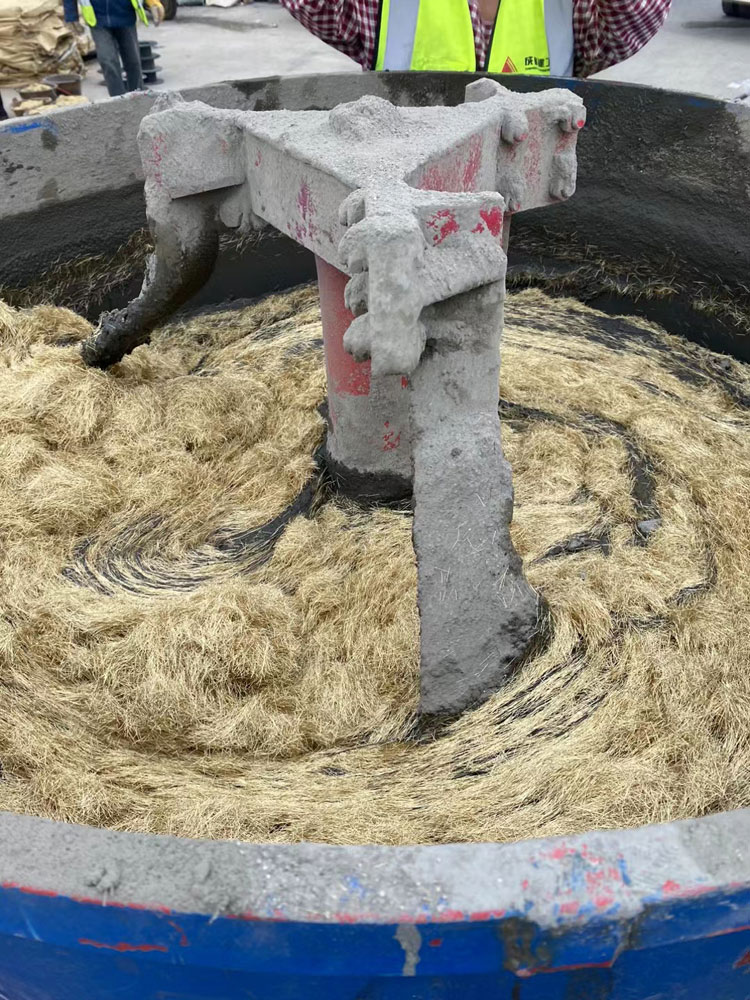

配比要求

高性能混凝土的配合比應(yīng)根據(jù)原材料品質(zhì)、設(shè)計(jì)強(qiáng)度等級(jí)、耐久性以及施工工藝對(duì)工作性能的要求，通過計(jì)算、試配、調(diào)整等步驟確定。進(jìn)行配合比設(shè)計(jì)時(shí)應(yīng)符合下列規(guī)定：

1、對(duì)不同強(qiáng)度等級(jí)混凝土的膠凝材料總量應(yīng)進(jìn)行控制，C40 以下不宜大于400kg/m3；C40 ~ C50 不宜大于450kg/m3；C60 及以上的非泵送混凝土不宜大于500kg/m3，泵送混凝土不宜大于530kg/m3；

配有鋼筋的混凝土結(jié)構(gòu)，在不同環(huán)境條件下其最大水膠比和單方混凝土中膠凝材料的最小用最應(yīng)符合設(shè)計(jì)要求。

2、混凝土中宜適量摻加優(yōu)質(zhì)的粉煤灰、磨細(xì)礦渣粉或磁灰等礦物摻合料，用以提高其耐久性，改善其施工性能和抗裂性能，其摻量宜根據(jù)混凝土的性能要求通過試驗(yàn)確定，且不宜超過膠凝材料總量的20%。

當(dāng)混凝土中粉煤灰摻最大于30% 時(shí)，混凝土的水膠比不得大于0.45；在預(yù)應(yīng)力混凝土及處于凍融環(huán)境的混凝土中，粉煤灰的摻量不宜大于20%，且粉煤灰的含碳量不宜大于2%。對(duì)暴露于空氣中的一般構(gòu)件混凝土，粉煤灰的摻量不宜大于20%，且單方混凝土膠凝材料中的硅酸鹽水泥用量不宜小于240kg。

3、對(duì)耐久性有較高要求的混凝土結(jié)構(gòu)，試配時(shí)應(yīng)進(jìn)行混凝土和膠凝材料抗裂性能的對(duì)比試驗(yàn)，并從中優(yōu)選抗裂性能良好的混凝土原材料和配合比。

4、混凝土中宜適量摻加外加劑，但宜選用質(zhì)量可靠、穩(wěn)定的多功能復(fù)合外加劑。

5、凍融環(huán)境下的混凝土宜采用引氣混凝土。凍融環(huán)境作用等級(jí)D級(jí)及以上的混凝土必須摻用引氣劑，并應(yīng)滿足相應(yīng)強(qiáng)度等級(jí)中最大水膠比和膠凝材料最小用量的要求；對(duì)處于其他環(huán)境作用等級(jí)的混凝土，

亦可通過摻加引氣劑(含氣量不小于4% )提高其耐久性。混凝土抗凍性的耐久性指數(shù)(DF) 應(yīng)符合現(xiàn)行行業(yè)標(biāo)準(zhǔn)《公路工程混凝土結(jié)構(gòu)防腐蝕技術(shù)規(guī)范》 (JTG/T B07-01 )的規(guī)定。引氣混凝土的適宜含氣量和氣泡間距系數(shù)應(yīng)符合規(guī)定。

6、對(duì)混凝土中總堿含量的控制，應(yīng)符合規(guī)定。混凝土中的氯離子總含量，對(duì)鋼筋混凝土不應(yīng)超過膠凝材料總質(zhì)量的0.10%；對(duì)預(yù)應(yīng)力混凝土不應(yīng)超過0.06%。

7、混凝土的坍落度宜根據(jù)施工工藝的要求確定，條件允許時(shí)宜選用低坍落度的混凝土施工。
