聚合物水泥砂漿應(yīng)用領(lǐng)域

該材料與普通硅酸鹽水泥、砂等混合，形成完整致密的混凝土表面防滲涂 漆或涂抹工藝。

特性：高品質(zhì)的物理物理性能 ·抗?jié)B性能好 ·與混凝土的粘結(jié)強(qiáng)度高，可達(dá)2.5MPa以上 ·施工工藝簡(jiǎn)單，可采用噴漆或手工擦拭 ·可以在潮濕的基面上進(jìn)行施工 ·抗裂性能顯著

應(yīng)用領(lǐng)域： 適用于混凝土表面的防潮處理，如水利、水電、隧道、地鐵、人防、冶金工程、混凝土面板、方法、渡槽、地下室、水池等。在工程中，并與新舊混凝土頁(yè)面一起解決。

施工技術(shù)：

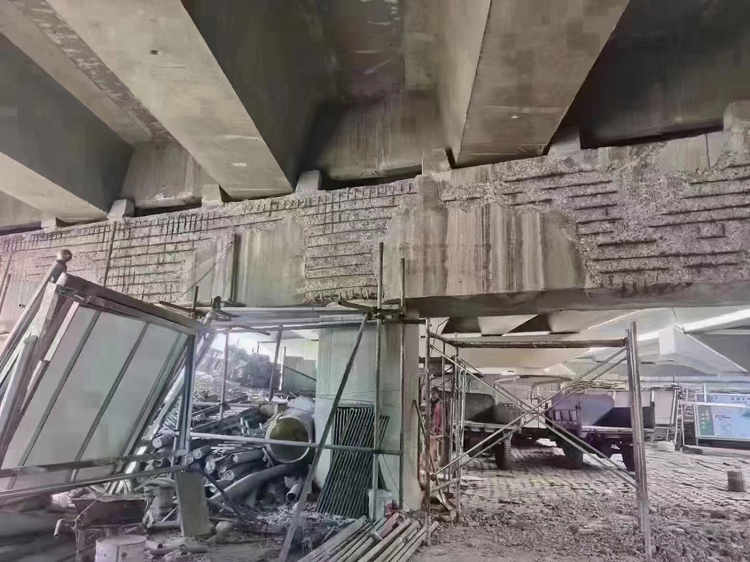

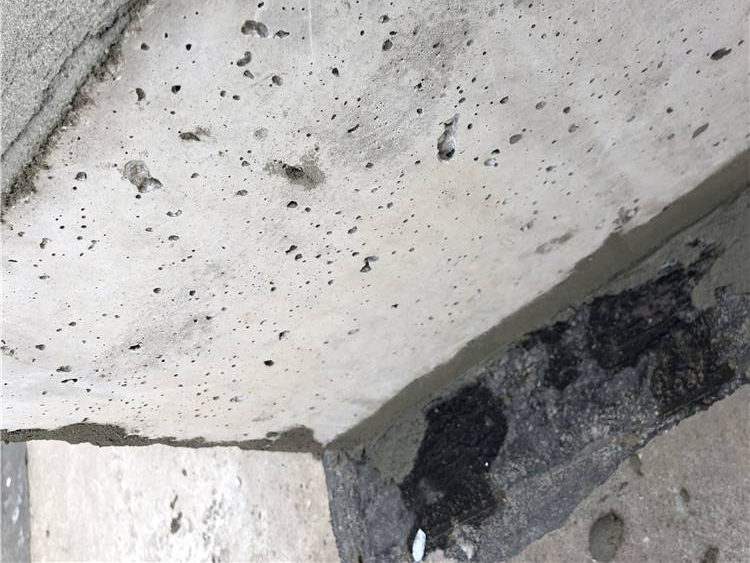

1、用鋼絲刷清除混凝土表面的灰塵和雜物，用水沖洗干凈，保持基層表面濕冷但無(wú)浮水。對(duì)于蜂窩、表面等混凝土不足，應(yīng)先用 修補(bǔ)和刮平。對(duì)于漏水點(diǎn)，可以用堵漏材料堵漏或鋪設(shè)灌漿管進(jìn)行排水，然后在二次灌漿防水層提高強(qiáng)度后進(jìn)行灌漿和堵漏。

 2、砂漿的配置 a.膠由A、B組分由兩個(gè)組分組成，先將B組分混合均勻，然后按A組分:B=1:1(重量比)比例混合均勻備用。 b.膠水：水泥=1:2～3比例配置凈漿。 c.根據(jù)水泥：砂：膠=1:1～2:砂漿的比例為0.5。首先，將普通硅酸鹽水泥(32.5以上)和粒度為0.3?！?.0mm干燥石英砂攪拌均勻 攪拌均勻，不斷壓擦備用。準(zhǔn)備好的砂漿一般在半小時(shí)內(nèi)使用。

 3、首先在基面上噴漆或粉刷1mm漿漿。

 4、將混合好的砂漿裝入噴槍中，噴漆壓力控制在0.4至0.4之間Mpa，噴槍與基面之間的距離保持在30～40厘米。噴槍移動(dòng)緩慢， 漆的厚度可達(dá)5毫米。；每次噴一次后都要用刮尺刮平，但初凝后不能進(jìn)行抹平工作。

 5、砂漿初凝后需要在潮濕的環(huán)境中保養(yǎng)3-5天，然后盡量保養(yǎng)干燥，7～可以在10天后交付使用。 執(zhí)行標(biāo)準(zhǔn)：Q/HK03-2002

聚合物水泥砂漿的性能特點(diǎn)主要體現(xiàn)在以下幾個(gè)方面：

1. 高強(qiáng)度：聚合物水泥砂漿的強(qiáng)度比普通水泥砂漿高出20%～50%，能夠滿足更嚴(yán)格的工程要求。

2. 耐久性高：聚合物水泥砂漿的耐久性比普通水泥砂漿高，在潮濕環(huán)境下也能保持良好的耐久性。

3. 結(jié)構(gòu)穩(wěn)定：聚合物水泥砂漿的結(jié)構(gòu)穩(wěn)定，在溫度和濕度變化范圍內(nèi)，不會(huì)出現(xiàn)變形現(xiàn)象。

4. 抗?jié)B性能高：聚合物水泥砂漿的抗?jié)B性能比普通水泥砂漿高，在潮濕環(huán)境中具有抗?jié)B性能，能夠有效地防止水泥砂漿的滲漏。

5. 無(wú)收縮性：聚合物水泥砂漿無(wú)收縮性，做飾面操作時(shí)，不會(huì)出現(xiàn)收縮裂縫，使飾面效果更加美觀。

6. 綠色環(huán)保：聚合物水泥砂漿中不含放射性材料，對(duì)環(huán)境沒(méi)有污染，是一種綠色環(huán)保的建材材料。

7. 活性特征：聚合物砂漿中有表面活性劑，能夠起到減水作用。同時(shí)對(duì)水泥顆粒有分散作用，改善砂漿和易性，降低用水量，從而減少水泥的毛細(xì)孔等有害孔，提高砂漿的密實(shí)性和抗?jié)B透能力。

8. 橋鍵性：聚合物分子中的活性基因與水泥水化中游離Ca2、Al3、Fe2等離子進(jìn)行交換，形成特殊的橋鍵，在水泥顆粒周圍發(fā)生物理、化學(xué)吸附、成連續(xù)相，具有高度均一性，降低整體的彈性模量，改善水泥漿物理組織結(jié)構(gòu)及內(nèi)部應(yīng)力狀態(tài)，使承受變形能力增加，產(chǎn)生微隙可能性減少。

9. 充填性：聚合物乳液迅速凝結(jié)，形成堅(jiān)韌、致密的薄膜，填充于水泥顆粒之間，與水泥水化產(chǎn)物形成連續(xù)相填充空隙，隔斷了與外界聯(lián)系的通道。

總的來(lái)說(shuō)，這些特點(diǎn)使聚合物水泥砂漿成為一種優(yōu)秀的建筑材料，被廣泛應(yīng)用于各種建筑工程中。
