混凝土聚合物水泥砂漿

聚合物混凝土應(yīng)使用樹(shù)脂作為粘合劑，與石頭（石頭、沙子和水泥）土壤混合。它具有聚合物和無(wú)機(jī)材料的綜合性能，1天的抗壓強(qiáng)度可達(dá)30MPa。由于樹(shù)脂不溶于水，而且被包裹的石材具有很高的稠度，因此混合材料不會(huì)分散在水中。它可以直接通過(guò)幾十米的水層倒入水中。

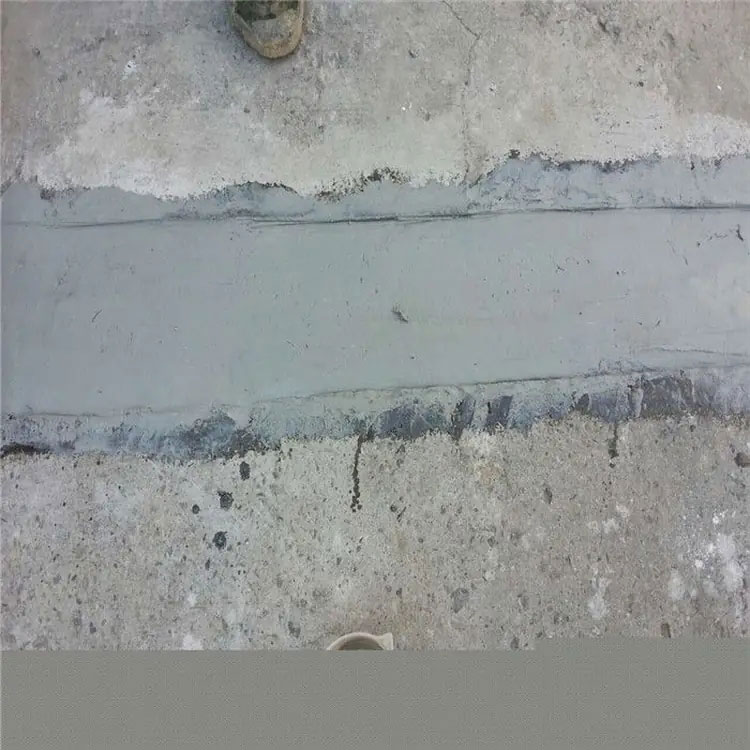

澆筑后，可產(chǎn)生自流平、自密實(shí)的水下快速成型混凝土，無(wú)需振動(dòng)。水中混凝土缺陷 厚層和快速修復(fù)。

不得用于干燥區(qū)域 1．關(guān)鍵特征特征可以在水下快速干燥固化，PBM混凝土的水下固化時(shí)間可以控制在十分鐘到幾個(gè)小時(shí)之間；

不分散在水中，不需要軟管，立即倒入水中解決位置；

不需要振搗，可以自流平，自密實(shí)；

水下混凝土的各種強(qiáng)度都很高，抗拉強(qiáng)度超過(guò)50MPa，抗折強(qiáng)度超過(guò)15MPa，抗壓強(qiáng)度超過(guò)10MPa，粘接強(qiáng)度超過(guò)2.0MPa；

可以在水下用cm計(jì)進(jìn)行層析修復(fù)；

可在水下進(jìn)行垂直表面的立模澆筑；

與金屬粘結(jié)良好，可快速修復(fù)水中金屬管道；

施工技術(shù) ⑴根據(jù)施工過(guò)程中的溫度、砂石的粒度和澆筑速度，應(yīng)首先進(jìn)行現(xiàn)場(chǎng)試驗(yàn)，以確定每種成分的比例以及促進(jìn)劑和引起劑的用量，具 和凝固時(shí)間。

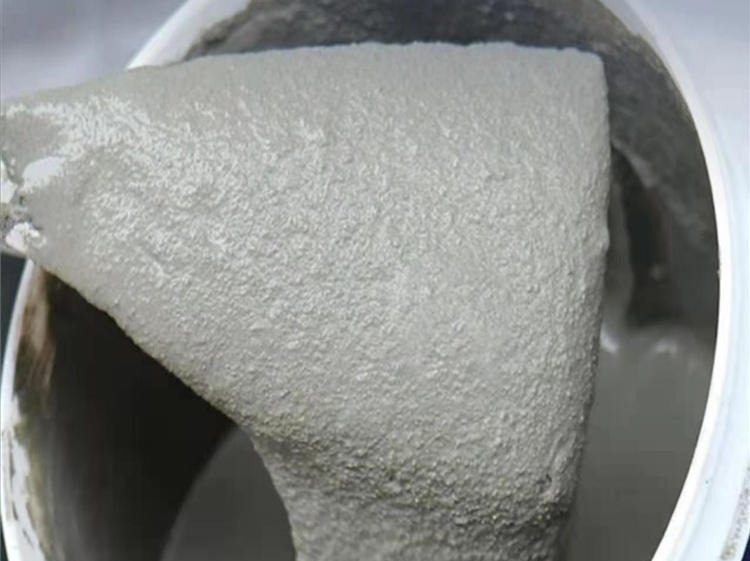

初始凝固應(yīng)為60分鐘。拌和 l**將砂、石、水泥等石料按比例干拌均勻，備用； 然后按A﹕B=10﹕將樹(shù)脂按1比例攪拌均勻，然后倒入促進(jìn)劑(紫色)攪拌均勻，加入引發(fā)劑，翻拌即成樹(shù)脂組分； 立即將準(zhǔn)備好的樹(shù)脂成分倒入石料中，攪拌均勻。

在水下澆筑混凝土或砂漿。 澆筑 L小方量修復(fù)，可人工攪拌，用桶，吊入水中，由潛水員倒入需要處理的位置； 對(duì)于大氣量的修復(fù)，應(yīng)采用強(qiáng)制混凝土攪拌機(jī)，由底開(kāi)門(mén)的吊罐進(jìn)行澆筑；對(duì)水位超過(guò)30米的混凝土進(jìn)行修補(bǔ)，可在陸地上攪拌，根據(jù)水軟管，立即澆筑； 對(duì)立或斜坡的處理，必須立模后澆筑。 常見(jiàn)問(wèn)題 用于混合的砂、石等石料必須干躁(含水量低于1%)，以保證與基面的良好粘接；
