本章適用于承重構(gòu)件混凝土裂縫的修補(bǔ)；對(duì)承載力不足引起的裂縫，除應(yīng)按本章適用的方法進(jìn)行修補(bǔ)外，尚應(yīng)采用適當(dāng)?shù)募庸谭椒ㄟM(jìn)行加固。

經(jīng)可靠性鑒定確認(rèn)為必須修補(bǔ)的裂縫，應(yīng)根據(jù)裂縫的種類進(jìn)行修補(bǔ)設(shè)計(jì)，確定其修補(bǔ)材料、修補(bǔ)方法和時(shí)間。

裂縫修補(bǔ)材料應(yīng)符合下列規(guī)定：

    1 改性環(huán)氧樹脂類、改性丙烯酸酯類、改性聚氨酯類等的修補(bǔ)膠液，包括配套的打底膠、修補(bǔ)膠和聚合物注漿料等的合成樹脂類修補(bǔ)材料，適用于裂縫的封閉或補(bǔ)強(qiáng)，可采用表面封閉法、注射法或壓力注漿法進(jìn)行修補(bǔ)。

    修補(bǔ)裂縫的膠液和注漿料的安全性能指標(biāo)，應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《工程結(jié)構(gòu)加固材料安全性鑒定技術(shù)規(guī)范》GB 50728的規(guī)定。

    2 無(wú)流動(dòng)性的有機(jī)硅酮、聚硫橡膠、改性丙烯酸酯、聚氨酯等柔性的嵌縫密封膠類修補(bǔ)材料，適用于活動(dòng)裂縫的修補(bǔ)，以及混凝土與其他材料接縫界面于縮性裂隙的封堵。

    3 超細(xì)無(wú)收縮水泥注漿料、改性聚合物水泥注漿料以及不回縮微膨脹水泥等的無(wú)機(jī)膠凝材料類修補(bǔ)材料，適用于ω大于1.0mm的靜止裂縫的修補(bǔ)。

    4 無(wú)堿玻璃纖維、耐堿玻璃纖維或高強(qiáng)度玻璃纖維織物、碳纖維織物或芳綸纖維等的纖維復(fù)合材與其適配的膠粘劑，適用于裂縫表面的封護(hù)與增強(qiáng)。

迄今為止，研究和開發(fā)裂縫修補(bǔ)技術(shù)所取得的成果表明，對(duì)因承載力不足而產(chǎn)生裂縫的結(jié)構(gòu)、構(gòu)件而言，開裂只是其承載力下降的一種表面征兆和構(gòu)造性的反應(yīng)，而非導(dǎo)致承載力下降的實(shí)質(zhì)性原因，故不可能通過單純的裂縫修補(bǔ)來恢復(fù)其承載功能?；谶@一共識(shí)，可以將修補(bǔ)裂縫的作用概括為以下5類：

    1 抵御誘發(fā)鋼筋銹蝕的介質(zhì)侵入，延長(zhǎng)結(jié)構(gòu)實(shí)際使用年數(shù)；

    2 通過補(bǔ)強(qiáng)保持結(jié)構(gòu)、構(gòu)件的完整性；

    3 恢復(fù)結(jié)構(gòu)的使用功能，提高其防水、防滲能力；

    4 消除裂縫對(duì)人們形成的心理壓力；

    5 改善結(jié)構(gòu)外觀。

    由此可以界定這種技術(shù)的適用范圍及其可以收到的實(shí)效。

混凝土結(jié)構(gòu)的裂縫依其形成可分為以下三類：

    1 靜止裂縫：形態(tài)、尺寸和數(shù)量均已穩(wěn)定不再發(fā)展的裂縫。修補(bǔ)時(shí)，僅需依裂縫粗細(xì)選擇修補(bǔ)材料和方法。

    2 活動(dòng)裂縫：寬度在現(xiàn)有環(huán)境和工作條件下始終不能保持穩(wěn)定，易隨著結(jié)構(gòu)構(gòu)件的受力、變形或環(huán)境溫、濕度的變化而時(shí)張時(shí)閉的裂縫。修補(bǔ)時(shí)，應(yīng)先消除其成因，并觀察一段時(shí)間，確認(rèn)已穩(wěn)定后，再依靜止裂縫的處理方法修補(bǔ)；若不能完全消除其成因，但確認(rèn)對(duì)結(jié)構(gòu)、構(gòu)件的安全性不構(gòu)成危害時(shí)，可使用具有彈性和柔韌性的材料進(jìn)行修補(bǔ)。

    3 尚在發(fā)展的裂縫：長(zhǎng)度、寬度或數(shù)量尚在發(fā)展，但經(jīng)歷一段時(shí)間后將會(huì)終止的裂縫。對(duì)此類裂縫應(yīng)待其停止發(fā)展后，再進(jìn)行修補(bǔ)或加固。

    裂縫修補(bǔ)方法應(yīng)符合下列規(guī)定：

    1 表面封閉法：利用混凝土表層微細(xì)獨(dú)立裂縫(裂縫寬度ω≤0.2mm)或網(wǎng)狀裂紋的毛細(xì)作用吸收低黏度且具有良好滲透性的修補(bǔ)膠液，封閉裂縫通道。對(duì)樓板和其他需要防滲的部位，尚應(yīng)在混凝土表面粘貼纖維復(fù)合材料以增強(qiáng)封護(hù)作用。

    2 注射法：以一定的壓力將低黏度、高強(qiáng)度的裂縫修補(bǔ)膠液注入裂縫腔內(nèi)；此方法適用于0.1mm≤ω≤1.5mm靜止的獨(dú)立裂縫、貫穿性裂縫以及蜂窩狀局部缺陷的補(bǔ)強(qiáng)和封閉。注射前，應(yīng)按產(chǎn)品說明書的規(guī)定，對(duì)裂縫周邊進(jìn)行密封。

    3 壓力注漿法：在一定時(shí)間內(nèi)，以較高壓力(按產(chǎn)品使用說明書確定)將修補(bǔ)裂縫用的注漿料壓入裂縫腔內(nèi)；此法適用于處理大型結(jié)構(gòu)貫穿性裂縫、大體積混凝土的蜂窩狀嚴(yán)重缺陷以及深而蜿蜒的裂縫。

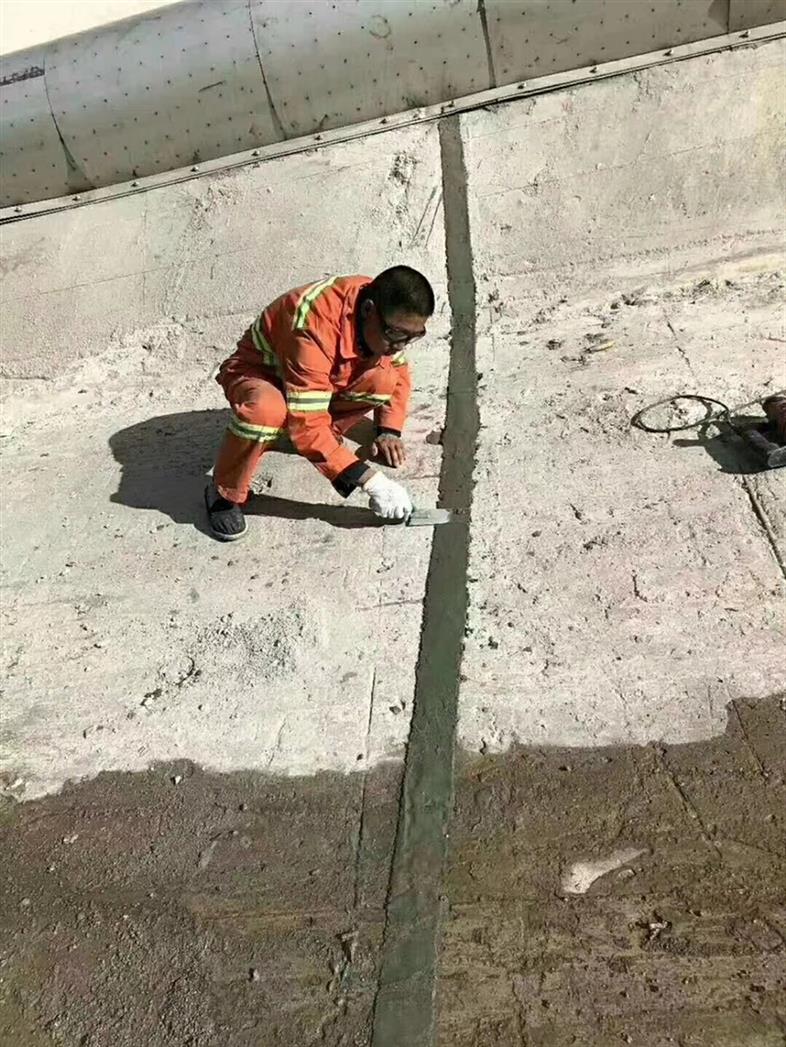

    4 填充密封法：在構(gòu)件表面沿裂縫走向騎縫鑿出槽深和槽寬分別不小于20mm和15mm的U形溝槽；當(dāng)裂縫較細(xì)時(shí)，也可鑿成V形溝槽。然后用改性環(huán)氧樹脂或彈性填縫材料充填，并粘貼纖維復(fù)合材以封閉其表面；此法適用于處理ω＞0.5mm的活動(dòng)裂縫和靜止裂縫。填充完畢后，其表面應(yīng)做防護(hù)層(圖3)。
