加固截面灌漿料 根據灌漿材料的介紹,灌漿材料是一種特殊的加固材料,具有無收縮、高強度、易于施工等特點。
適用于各種建筑結構的加固、修 復、加固、提高承載力、增強使用功能、滿足使用要求、實現工程加固。
常用的灌漿材料加固方法:
1 首先,增加截面的方法在鋼筋混凝土結構的加固方法中很常見。
2.最后,在一定程度上增加構件的截面標準,增加受力鋼筋,然后提 承載力。
可用于混凝土梁、柱、板凳等多種構件。選擇增加截面方法的優點是:施工技能熟練; 對施工人員沒有特殊要求,施工方便,質量控制方
便,堅固性高,能有效提高結構構件的抗力,能大大提高柱子的穩定性。然而 到空間和應用功能的限制。其缺點表明,在一定程度上會減結
構空間,并在現場施工中做更多的準備。 二是更換混凝土加固方法。該方法適用于混凝土梁、柱等承重構件在受壓區域強度低或密實度不要
求的重大質量問題的加固。 分澄清原有的缺點,用新的混凝土代替。其優點是構件加固后可以恢復到原來的外觀; 此外,它不會篡改原有空
間和結構空間(不會影響結構的凈空),但該方法也存在缺點和不實用性。主要原因是施工時間長。清除 作量大,需要對周圍環境產生影
響。
加固指對可靠性不足或業主要求提高可靠度的承重結構、構件及其相關部分采取增強、局部更換或調整其內力等措施,使其具有現行設計規范及業主所要求的安全性、耐久性和適用性。
加固分析要點
1、加固通常需要考慮強度、剛度、穩定性問題
2、加固結構分析:混凝土結構、砌體結構、鋼結構、橋梁加固等
3、需了解常用的結構受力模型
碳纖維加固
1)厚度:0.111mm(200g)、0.167mm(300g)兩種
2)寬度:可以任意剪裁,一般有100mm 、150mm、200mm、250mm、300mm
優勢:抗拉強度高、耐腐蝕、施工方便、材料輕、無附加荷載
缺點:抗壓強度為0、無剛度貢獻、不耐火、 耐久性較差
鋼板加固:
厚度:鋼材厚度一般3~6mm,Q235 最大不超過10mm
寬度:100mm、150mm、200mm 、250mm、300mm等
優點:抗拉/抗壓強度均較高、對承載力提高 較大(20%~40%)、施工簡便、不改變構件外形及使用空間
缺點:不耐火、易腐蝕
高強灌漿料
優點:自流性好,快硬、早強、高強、無收縮、微膨脹;無毒、無害、不老化、對水質及周圍環境無污染,自密性好、防銹
缺點:費用比普通混凝土高很多
特點:對金屬、非金屬具有優良的粘結強度;穩定;耐腐蝕;憎水性;電絕緣
用途:常用于建筑防水、堵漏、裂縫修補
可提高構件承載力10%~30%左右
用于樓板、梁受彎承載力加固
用于柱抗剪、抗壓承載力加固
用于煤場、化工廠等腐蝕性介質加固
使用條件:環境溫度≤60°,相對濕度≤70%;不能暴露在陽光下;結構膠需
采用專門防護措施

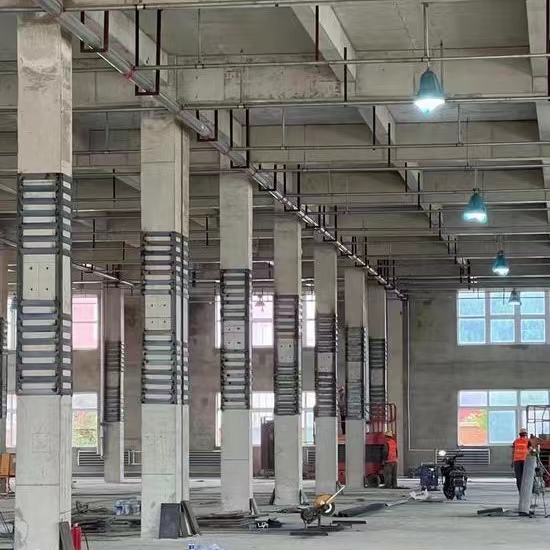

1、粘貼鋼板加固是根據設計要求切割成一定尺寸的鋼板,用結構膠粘劑粘貼在需要加固的混凝土構件表面,與原結構構件形成整體共同承受外力作用。適用于鋼筋混凝土受彎、大偏心受壓和受拉構件的加固。
2、定位放線--表面處理--卸荷--預貼鋼板--配置結構膠--涂膠--粘貼鋼板--加壓--固化養護--檢驗、驗收--防銹防火處理
1)、定位放線:熟悉圖紙,明確加固范圍及部位,然后在構件上彈出粘貼位置輪廓線,為避免清理時污染已處理過的混凝土表面,輪廓線應比實際粘貼位置四周各加寬不小于20mm。
2)、表面處理:a、混凝土表面的處理,對粘結面進行打麿,除掉混凝土表面的浮漿及松散、劣化的混凝土,對粘結面有嚴重凹凸不平的,用高強樹脂膠泥修補找平,用高壓無油吹風機吹去浮塵,并用脫脂棉紗醮丙酮或二甲苯把混凝土表面擦拭2-3遍;b、鋼板表面處理,鋼板粘貼面用角向磨光機打磨,直至露出金屬光澤,打磨粗糙度越大越好,打磨紋理與鋼件受力方向垂直,用脫脂棉紗醮丙酮把鋼板擦拭干凈備用。
3)、卸荷:粘貼鋼板前,應卸除或大部分卸除作用在結構上的活荷載,盡量降低鋼板的應變滯后,使加固后的鋼板能充分發揮它的強度。
4)、預貼鋼板:表面處理經驗收合格后進行預貼,應保證鋼板在粘貼輪廓線內且鋼板與混凝土表面基本吻合,否則應進行人工處理以達到要求。
5)、配制結構膠:按產品說明書規定的比例配制,根據粘貼面積,要求每一次配制的結構膠不超過10kg,為防止結構膠在運輸過程和放置比較長的時間后出現分層離析現象,結構膠在配制前應先在各自的包裝內攪拌均勻,然后按比例稱取主劑和固化劑放入另一個容器中,先放主劑,后放固化劑,并在容器內充分攪拌至粘稠狀無單組分的條塊均勻顏色。
6)、涂膠、粘貼、加壓:把配制好的結構膠涂抹在處理好的混凝土表面和鋼板面上,鋼板表面涂抹厚度為1-3mm,以中間厚邊緣薄為宜。然后把鋼板粘貼在預定位置。用夾具、錨栓或腳手架及絲桿加壓。當鋼板四周均有膠溢出時表示鋼板粘貼密實。
7)、固化養護:固化期內禁止對鋼板進行任何擾動,結構膠在常溫下24小時即可拆除夾具或支撐,三天后即可受力使用。當溫度過低時應采用人工加固養護。
8)、檢驗:用小錘輕輕敲擊粘貼鋼板,從聲音上判斷粘貼是否密實。如果錨固區粘結面積少于90%,非錨固區少于70%,則粘貼無效,需剝掉重新粘貼。
9)、防銹防火處理:粘貼后的鋼板,應根據設計要求,做防銹及防火處理。

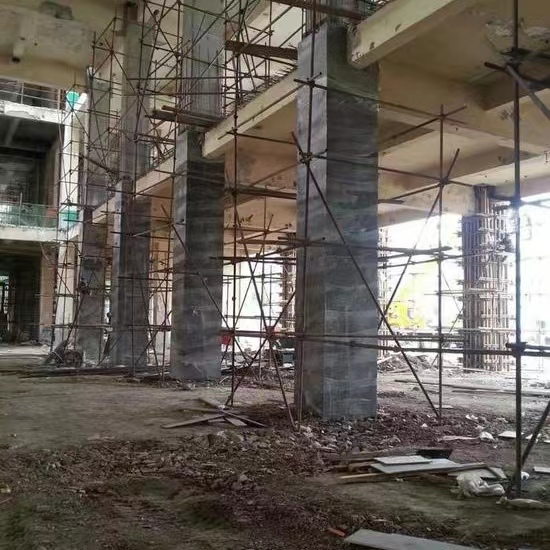

混凝土表面清理→鑿毛→植筋→鋼筋綁扎→支?!鷿仓炷痢B(yǎng)護
承載力提高不受已有構件限制
用于各種構件抗彎、抗剪、抗拉壓加固
所增大截面<100mm時一般采用高強灌漿料
所增大截面≥100mm時采用混凝土
優點:1、傳統加固方法,設計、施工方法成熟
2、不僅提高承載能力,且提高剛度
3、適用性強、施工方便、造價低
缺點:1、濕作業,施工環境差 2、工期長
3、減少了使用空間 4、局部加固易導致剛度突變,應力集中
