柱根灌漿材料是一種專門用來柱根部位的建筑材料，具備一系列獨特的特征，廣泛用于建筑業(yè)。以下是柱根灌漿材料特點的相關 高耐磨：柱

根灌漿材料強度大，能承受大負荷和壓力，主要應用于橋梁、高速路、隧道等需要承受重負荷的建筑結構。

1.耐久性好：柱根灌漿材料耐久性好，能抵抗自然環(huán)境和化學物質浸蝕，確保建筑結構的持續(xù)穩(wěn)定性和可靠性。

2. 抗裂性強：柱根灌漿材料具有較好的抗裂性能，可在各種復雜的環(huán)境條件下始終保持，有效預防建筑結構出現(xiàn)裂縫。

3. 施工簡易：柱根灌漿材料施工十分方便，可采取灌漿泵或手工澆制，不用獨特的維護規(guī)范，節(jié)約施工時間和成本。

4. 適應性強：柱根灌漿材料可廣泛用于橋梁、高速路、隧道、高層建筑等各類建筑結構中，其優(yōu)質特性獲得普遍認可。

5. huanbao性好：柱根灌漿材料屬于綠色huanbao建筑材料，不含有對人體與環(huán)境有害的物質，合乎現(xiàn)行huanbao規(guī)定。 總之，柱根

灌漿材料具有強度高、耐久性好、抗裂性強、施工簡易、適應性強、huanbao性好等一系列優(yōu)質特性，在建筑行業(yè)得 時，其高質量特性也保

證了建筑結構的持續(xù)穩(wěn)定性和可靠性，為人們的生命安全

優(yōu)點

無收縮灌漿料具有自流性好，快硬、早強、高強、無收縮、微膨脹;無毒、無害、不老化、對水質及周圍環(huán)境無污染，自密性好、防銹等特點。在施工方面具有質量可靠，降低成本，縮短工期和使用方便等優(yōu)點。從根本上改變設備底座受力情況，使之均勻地承受設備的全部荷載，從而滿足各種機械，電器設備(重型設備高精度磨床)的安裝要求，是無墊安裝時代的理想

作用

灌漿材料主要用途:無收縮灌漿料主要用于:地腳螺栓錨固、飛機跑道的搶修、核電設備的固定、路橋工程的加固、機器底座、鋼結構與地基懷口、設備基礎的二次灌漿、栽埋鋼筋、混凝土結構加固和改造、舊混凝土結構的裂縫治理，機電設備安裝，軌道及鋼結構安裝，靜力壓樁工程封樁，墻體結構的加厚及漏滲水的修復，各種基礎工程的塌陷灌漿以及各種搶修工程等。

產品特點

1、早強高強 澆后1-3天強度高達30Mpa以上，縮短工期;

2、自流態(tài) 現(xiàn)場只需加水攪拌，直接灌入設備基礎，砂漿自流，施工免振，確保無振動、長距離的灌漿施工;

3、微膨脹 澆注體長期使用無收縮，保證設備與基礎緊密接觸，基礎與基礎之間無收縮，并適當?shù)呐蛎泬簯Υ_保設備長期安全運行;

4、抗油滲 在機油中浸泡30天后其強度提高10%以上，成型體、密實、抗?jié)B、適應機座油污環(huán)保;

5、耐久性 200萬次疲勞試驗，50次凍融環(huán)境試驗強度無明顯變化;

6、耐侯性好 -40℃~600℃長期安全使用;

7、低堿耐蝕 嚴格控制原材料堿含量，適用于堿-集料反應有抑制要求的工程。

主要型號

標準型:地腳螺栓錨固、栽埋鋼筋，灌漿層厚度30mm<δ<200mm的設備基礎二次灌漿。有抗油要求的設備基礎二次灌漿。

加固型:灌漿層厚度≥150mm的設備基礎二次灌漿。建筑物的梁、板、柱、基礎和地坪的補強加固(修補厚度≥40mm)。有抗油要求的設備基礎二次灌漿。

超早強:施工時間短，2小時強度達C20，立即可運行設備，灌漿層厚度30mm<δ<200mm二次灌漿搶工期工程。

超流態(tài):預應力孔道灌漿，灌漿層厚度10mm<δ<150mm設備二次灌漿，混凝土梁柱加固角鋼與混凝土之間縫隙灌漿。

超高強:用于重荷載或特殊要求高震動荷載要求, 灌漿層厚度30mm<δ<200mm的設備基礎二次灌漿。

防凍型:寒冷地區(qū)冬期施工專用灌漿料,負溫下強度增長快,無受到凍害影響,地腳螺栓錨固、栽埋鋼筋，灌漿層厚度

30mm<δ<200mm的設備基礎二次灌漿。有抗油要求的設備基礎二次灌漿。

耐熱型:高溫環(huán)境下專用灌漿料,高溫下體積穩(wěn)定,熱震性好,設備長期處于高溫輻射溫度500℃環(huán)境,灌漿層厚度30mm<δ<200mm的設備基礎二次灌漿。

施工方法

1、灌漿施工前應準備攪拌機具、灌漿設備、模板及養(yǎng)護物品。

2、二次灌漿時，模板與設備底座四周的水平距離宜控制在100mm左右;模 板頂部標高應不低于設備底座上表面50mm。

3、混凝土結構改造加固時，模板支護應留有足夠的灌漿孔及排氣孔，灌漿孔徑不小于50mm，間距不超過1000mm。

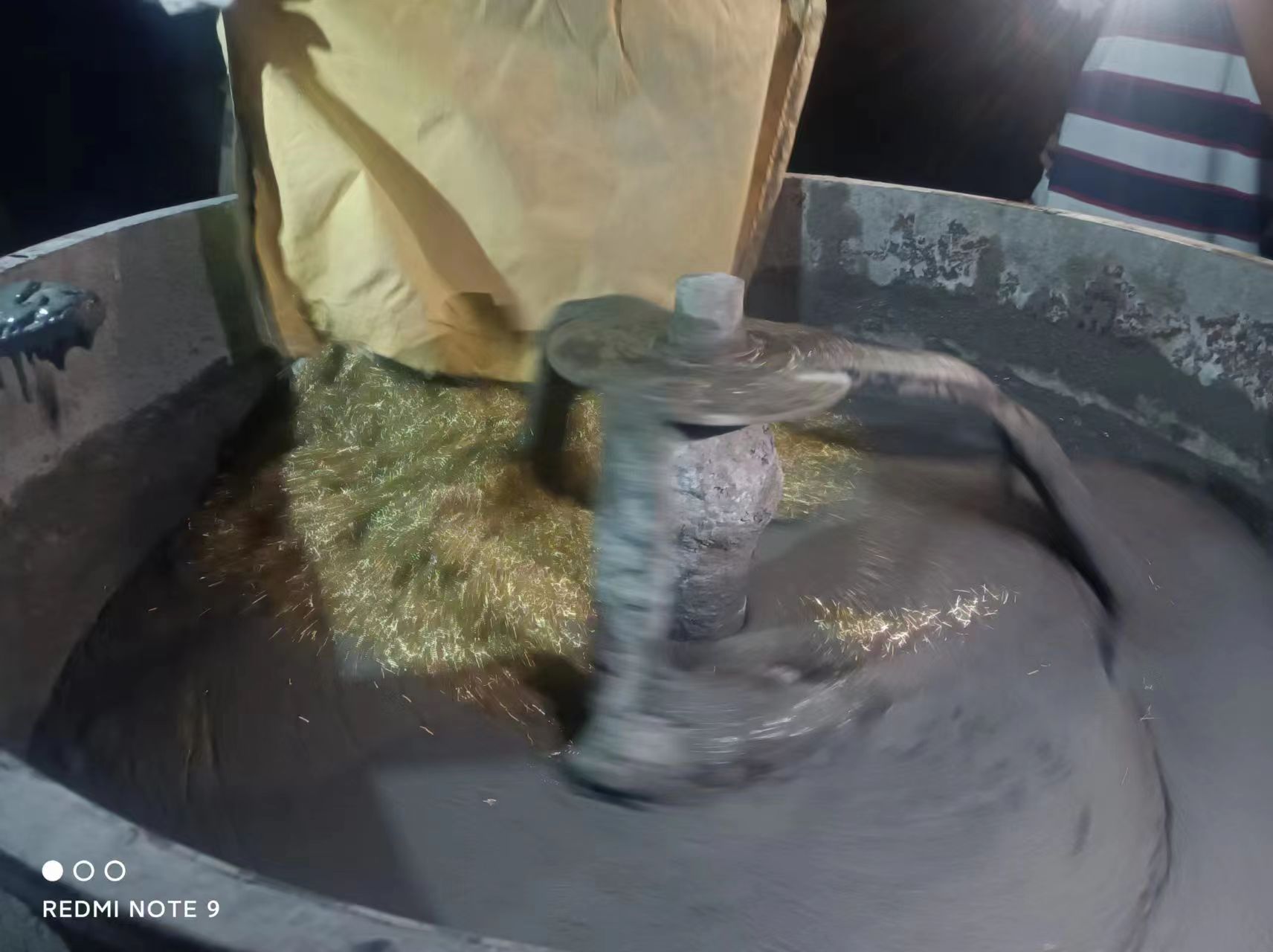

4、水泥基灌漿材料拌和時，應按照產品要求的用水量加水。宜采用機械拌和。拌和時宜先加入2/3的水拌和約3min，然后加入剩余水量 拌和直至均勻，拌和地點宜靠近灌漿地點。

5、地腳螺栓錨固灌漿:

⑴地腳螺栓成孔時，螺栓孔壁粗糙，應將孔內清理干凈，不得有浮灰、油污等雜質，灌漿前用水浸泡8~12h，清除孔內積炎。

⑵灌漿前應清除地腳螺栓表面的油污和鐵銹。

⑶將拌和好的水泥基灌漿材料灌入螺栓孔內時，可根據(jù)需要調整螺栓的位置。灌漿過程中嚴禁振搗，可適當插搗，灌漿結束后不得再次調整螺栓。

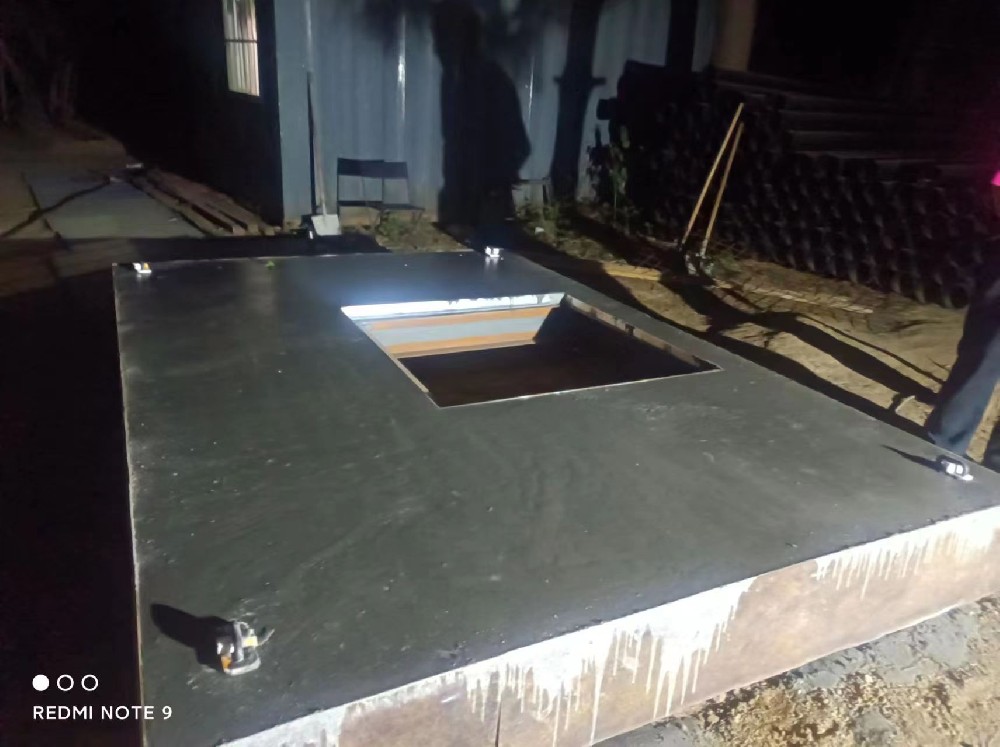

6、 設備基礎二次灌漿:

⑴灌漿前，應將與灌漿材料接觸的設備底板和混凝土基礎表面清理干 凈，不得有松動的碎石、浮漿、浮灰、油污、蠟質等。灌漿前24h，基礎混凝 土表面應充分潤濕，灌漿前1h，清除積水。

⑵二次灌漿時，應從一側進行灌漿，直到從另一側溢出為止，不得從相對兩側同時進行灌漿。灌漿開始后，必須連續(xù)進行，并盡可能縮短灌漿時間。

⑶軌道基礎或灌漿距離較長時，視實際工程情況可分段施工，每段長度不應超過5米。如設備底板具有復雜結構，宜采用壓力灌漿。

⑷在灌漿過程中嚴禁振搗，必要時可采用灌漿助推器，助推器沿漿體流動方向的底療推動灌漿材料，嚴禁從灌漿層的中、上部推動。

⑸設備基礎灌漿完畢后，宜在灌漿料初凝后沿底板邊緣向外地人切45° 斜角(如圖)，如無法進行切邊處理的，應在初凝后用抹刀將灌漿層表面壓光。

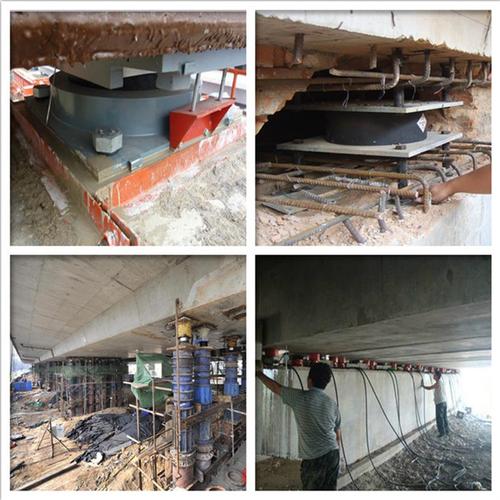

7、 混凝土結構改造和加固灌漿:

⑴水泥基灌漿材料接觸的混凝土表面應充分鑿毛。

⑵混凝土結構缺陷修補，應剔除酥松的混凝土并使其露出鋼筋，將修補區(qū)域邊緣切成垂直形狀。

⑶灌漿前應清除所有有碎石、粉塵或其它雜物，并濕潤基層混凝土表面。

⑷將拌和均勻的灌漿料灌入模板中并適當敲擊模板。

⑸灌漿層厚度大于150mm時，應采取相關措施，防止產生溫度裂縫。

8、 施工養(yǎng)護措施:

⑴灌漿時，日平均勻溫度不應低于5℃，灌漿完畢后裸露部分應及時噴灑養(yǎng)護劑或覆蓋塑料薄膜，加蓋濕草袋保持濕潤。采用塑料薄膜覆蓋時，水泥 基灌漿材料的裸露表面應覆蓋嚴密，保持塑料薄膜內有凝結水。灌漿料表面不便澆水時，可噴灑養(yǎng)護劑。

⑵應保持灌漿材料處于濕潤狀態(tài)，養(yǎng)護時間不得少于7d。

⑶當采用快凝快硬型水泥基灌漿材料時,養(yǎng)護措施應根據(jù)產品要求的方法執(zhí)行。

⑷冬季施工，工程對強度增長無特殊要求時，[1]灌漿完畢后裸露部分應及時覆蓋塑料薄膜并加蓋保溫材料。起始養(yǎng)護溫度不應低于5℃。在負溫度條件養(yǎng)護時不得澆水。

⑸拆模后水泥基灌漿材料表面溫度與環(huán)境溫度之差大于20℃時，應采用保溫材料覆蓋養(yǎng)護。

⑹如環(huán)境溫度低于水泥基灌漿材料要求的最低施工溫度或需要加快強度增長時，可采用人工加熱養(yǎng)護方式;養(yǎng)護措施應符合國家現(xiàn)行標準《建筑工程冬期施工規(guī)程》JGJ104的有關規(guī)定。
