灌漿材料本身就是混凝土，但其表現(xiàn)形式相對獨特；與水泥混凝土相比，灌漿材料由高強度石材和水泥、高流態(tài)和微膨脹組成。施 工加入適

量的水，攪拌均勻即可使用。此外，灌漿材料具有良好的循環(huán)性，施工24小時后強度可達50mpa以上。

 灌漿材料的特點是什么？ 1、灌漿材料不會收縮，也會有一點膨脹。雖然它具有很好的自流性，但它可以在很短的時間內(nèi)干燥和固化，并且

變得非常堅硬， 封性。

 2、與其他一般材料相比，它具有相當(dāng)顯著的優(yōu)勢。例如，它沒有有害物質(zhì)，也不會老化。此外，它不會對水體及其周圍環(huán)境造成 用安全性

也很高，質(zhì)量保證也很可靠。 什么是灌漿材料，灌漿材料的特點是什么？ 灌漿材料的作用是什么？ 灌漿材料主要具有加固作用，不僅可用

于設(shè)備底座的解決，還可用于路面和橋梁的加固。

產(chǎn)品特點

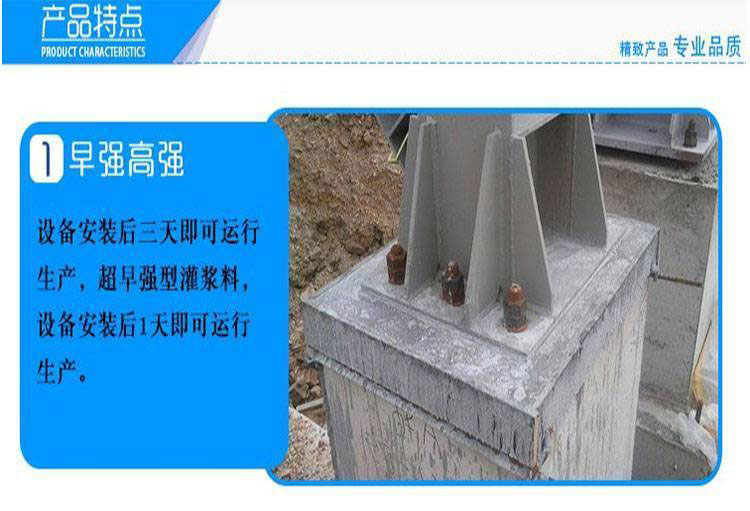

1、早強高強 澆后1-3天強度高達30Mpa以上，縮短工期;

2、自流態(tài) 現(xiàn)場只需加水?dāng)嚢?，直接灌入設(shè)備基礎(chǔ)，砂漿自流，施工免振，確保無振動、長距離的灌漿施工;

3、微膨脹 澆注體長期使用無收縮，保證設(shè)備與基礎(chǔ)緊密接觸，基礎(chǔ)與基礎(chǔ)之間無收縮，并適當(dāng)?shù)呐蛎泬簯?yīng)力確保設(shè)備長期安全運行;

4、抗油滲 在機油中浸泡30天后其強度提高10%以上，成型體、密實、抗?jié)B、適應(yīng)機座油污環(huán)保;

5、耐久性 200萬次疲勞試驗，50次凍融環(huán)境試驗強度無明顯變化;

6、耐侯性好 -40℃~600℃長期安全使用;

7、低堿耐蝕 嚴(yán)格控制原材料堿含量，適用于堿-集料反應(yīng)有抑制要求的工程。

折疊

標(biāo)準(zhǔn)型:地腳螺栓錨固、栽埋鋼筋，灌漿層厚度30mm<δ<200mm的設(shè)備基礎(chǔ)二次灌漿。有抗油要求的設(shè)備基礎(chǔ)二次灌漿。

加固型:灌漿層厚度≥150mm的設(shè)備基礎(chǔ)二次灌漿。建筑物的梁、板、柱、基礎(chǔ)和地坪的補強加固(修補厚度≥40mm)。有抗油要求的設(shè)備基礎(chǔ)二次灌漿。

超早強:施工時間短，2小時強度達C20，立即可運行設(shè)備，灌漿層厚度30mm<δ<200mm二次灌漿搶工期工程。

超流態(tài):預(yù)應(yīng)力孔道灌漿，灌漿層厚度10mm<δ<150mm設(shè)備二次灌漿，混凝土梁柱加固角鋼與混凝土之間縫隙灌漿。

超高強:用于重荷載或特殊要求高震動荷載要求, 灌漿層厚度30mm<δ<200mm的設(shè)備基礎(chǔ)二次灌漿。

防凍型:寒冷地區(qū)冬期施工專用灌漿料,負溫下強度增長快,無受到凍害影響,地腳螺栓錨固、栽埋鋼筋，灌漿層厚度

30mm<δ<200mm的設(shè)備基礎(chǔ)二次灌漿。有抗油要求的設(shè)備基礎(chǔ)二次灌漿。

耐熱型:高溫環(huán)境下專用灌漿料,高溫下體積穩(wěn)定,熱震性好,設(shè)備長期處于高溫輻射溫度500℃環(huán)境,灌漿層厚度30mm<δ<200mm的設(shè)備基礎(chǔ)二次灌漿。

折疊編輯本段施工方法

1、灌漿施工前應(yīng)準(zhǔn)備攪拌機具、灌漿設(shè)備、模板及養(yǎng)護物品。

2、二次灌漿時，模板與設(shè)備底座四周的水平距離宜控制在100mm左右;模 板頂部標(biāo)高應(yīng)不低于設(shè)備底座上表面50mm。

3、混凝土結(jié)構(gòu)改造加固時，模板支護應(yīng)留有足夠的灌漿孔及排氣孔，灌漿孔徑不小于50mm，間距不超過1000mm。

4、水泥基灌漿材料拌和時，應(yīng)按照產(chǎn)品要求的用水量加水。宜采用機械拌和。拌和時宜先加入2/3的水拌和約3min，然后加入剩余水量 拌和直至均勻，拌和地點宜靠近灌漿地點。

5、地腳螺栓錨固灌漿:

⑴地腳螺栓成孔時，螺栓孔壁粗糙，應(yīng)將孔內(nèi)清理干凈，不得有浮灰、油污等雜質(zhì)，灌漿前用水浸泡8~12h，清除孔內(nèi)積炎。

⑵灌漿前應(yīng)清除地腳螺栓表面的油污和鐵銹。

⑶將拌和好的水泥基灌漿材料灌入螺栓孔內(nèi)時，可根據(jù)需要調(diào)整螺栓的位置。灌漿過程中嚴(yán)禁振搗，可適當(dāng)插搗，灌漿結(jié)束后不得再次調(diào)整螺栓。

6、 設(shè)備基礎(chǔ)二次灌漿:

⑴灌漿前，應(yīng)將與灌漿材料接觸的設(shè)備底板和混凝土基礎(chǔ)表面清理干 凈，不得有松動的碎石、浮漿、浮灰、油污、蠟質(zhì)等。灌漿前24h，基礎(chǔ)混凝 土表面應(yīng)充分潤濕，灌漿前1h，清除積水。

⑵二次灌漿時，應(yīng)從一側(cè)進行灌漿，直到從另一側(cè)溢出為止，不得從相對兩側(cè)同時進行灌漿。灌漿開始后，必須連續(xù)進行，并盡可能縮短灌漿時間。

⑶軌道基礎(chǔ)或灌漿距離較長時，視實際工程情況可分段施工，每段長度不應(yīng)超過5米。如設(shè)備底板具有復(fù)雜結(jié)構(gòu)，宜采用壓力灌漿。

⑷在灌漿過程中嚴(yán)禁振搗，必要時可采用灌漿助推器，助推器沿漿體流動方向的底療推動灌漿材料，嚴(yán)禁從灌漿層的中、上部推動。

⑸設(shè)備基礎(chǔ)灌漿完畢后，宜在灌漿料初凝后沿底板邊緣向外地人切45° 斜角(如圖)，如無法進行切邊處理的，應(yīng)在初凝后用抹刀將灌漿層表面壓光。

7、 混凝土結(jié)構(gòu)改造和加固灌漿:

⑴水泥基灌漿材料接觸的混凝土表面應(yīng)充分鑿毛。

⑵混凝土結(jié)構(gòu)缺陷修補，應(yīng)剔除酥松的混凝土并使其露出鋼筋，將修補區(qū)域邊緣切成垂直形狀。

⑶灌漿前應(yīng)清除所有有碎石、粉塵或其它雜物，并濕潤基層混凝土表面。

⑷將拌和均勻的灌漿料灌入模板中并適當(dāng)敲擊模板。

⑸灌漿層厚度大于150mm時，應(yīng)采取相關(guān)措施，防止產(chǎn)生溫度裂縫。

8、 施工養(yǎng)護措施:

⑴灌漿時，日平均勻溫度不應(yīng)低于5℃，灌漿完畢后裸露部分應(yīng)及時噴灑養(yǎng)護劑或覆蓋塑料薄膜，加蓋濕草袋保持濕潤。采用塑料薄膜覆蓋時，水泥 基灌漿材料的裸露表面應(yīng)覆蓋嚴(yán)密，保持塑料薄膜內(nèi)有凝結(jié)水。灌漿料表面不便澆水時，可噴灑養(yǎng)護劑。

⑵應(yīng)保持灌漿材料處于濕潤狀態(tài)，養(yǎng)護時間不得少于7d。

⑶當(dāng)采用快凝快硬型水泥基灌漿材料時,養(yǎng)護措施應(yīng)根據(jù)產(chǎn)品要求的方法執(zhí)行。

⑷冬季施工，工程對強度增長無特殊要求時，[1]灌漿完畢后裸露部分應(yīng)及時覆蓋塑料薄膜并加蓋保溫材料。起始養(yǎng)護溫度不應(yīng)低于5℃。在負溫度條件養(yǎng)護時不得澆水。

⑸拆模后水泥基灌漿材料表面溫度與環(huán)境溫度之差大于20℃時，應(yīng)采用保溫材料覆蓋養(yǎng)護。

⑹如環(huán)境溫度低于水泥基灌漿材料要求的最低施工溫度或需要加快強度增長時，可采用人工加熱養(yǎng)護方式;養(yǎng)護措施應(yīng)符合國家現(xiàn)行標(biāo)準(zhǔn)《建筑工程冬期施工規(guī)程》JGJ104的有關(guān)規(guī)定。

折疊編輯本段技術(shù)指標(biāo)

折疊編輯本段應(yīng)用范圍

(1)需高精度安裝的設(shè)備設(shè)備基礎(chǔ)的一次灌漿和二次灌漿。

(2)鋼筋栽埋及建筑、巖土工程的錨桿錨固。

(3)建筑加固改造工程，梁柱接頭、變形縫、施工縫澆筑。

(4)道路、橋梁、隧道、機場等工程搶修施工使用。
