聚合物修補防水砂漿 環(huán)氧砂漿粉是一種專門用于加固混凝土結(jié)構(gòu)的環(huán)氧砂漿。它能有效提高砂漿的頁面附著力、保水性和抗裂性，具有水

性、huanba 耐裂性的特點。 使用范疇 適應(yīng)性好，對舊混凝土基層粘結(jié)力強。 具有保護鋼筋的特點，對生銹的鋼筋能起到很好的修復(fù)保護作

用，而且耐久性好。 具有密實性和良好的防潮防滲性能。 可在濕冷基層和潮濕環(huán)境下進行施工，可在不停工的情況下進行部分維修。 操作

方便，成袋粉，現(xiàn)場加水攪拌即可使用。

 也適用于混凝土表面孔隙、蜂窩、表面、沙線等層析缺陷的修復(fù)。 產(chǎn)品優(yōu)勢 耐腐蝕，耐高溫，耐

沖洗，耐油滲透 施工簡便，操作方便，掌握方便 整體性好，易于修復(fù)，不易脫落 無害，無味，低碳huanbao，對操作人員無身體傷害 施工

工藝 解決混凝土基層問題 清除基本表面，不得有碎石、浮漿、灰層、脫膜劑等雜物。如果基本表面有松散的位置，應(yīng)將其清除。有利于提高

原表面充足的鑿 度的粘接強度。 丙乳砂漿配置： 環(huán)氧砂漿粉與混合相比，水質(zhì)為16%，采用機械攪拌2-3分鐘，準備好的砂漿需要在1小時

內(nèi)使用。 砂漿施工： (1)粉刷界面劑：按界面劑規(guī)定操作； （2）將混合砂漿涂抹在涂刷界面劑部位。一次施工厚度不得超過15mm，每層

施工間隔不得少于6小時。在下一次施工之前，需 表面，以便于下一層施工。每塊面積不得超過15m2。如果超過15m2，則需要留下沉

特點：

既具有高分子材料的粘接性，又具有無機材料耐久性的新型混凝土修補砂漿

優(yōu)點：

抗壓強度高，固化迅速，粘接性能好; 有很好的保水性能和抗裂性、高耐堿性、耐紫外線

用途：

混凝土結(jié)構(gòu)中破損的構(gòu)件、梁、板、柱、樓梯等部位的修補

聚合物修補砂漿是一種既具有高分子材料的粘接性，又具有無機材料耐久性的新型混凝土修補砂漿;抗壓強度高，固化迅速，粘接性能好; 有很好的保水性能

和抗裂性、高耐堿性、耐紫外線;操作簡便，可潮濕基層施工，健康環(huán)保。使施工步驟變得簡單、方便，耐久性與混凝土同步，縮短工期，可確保經(jīng)濟性。

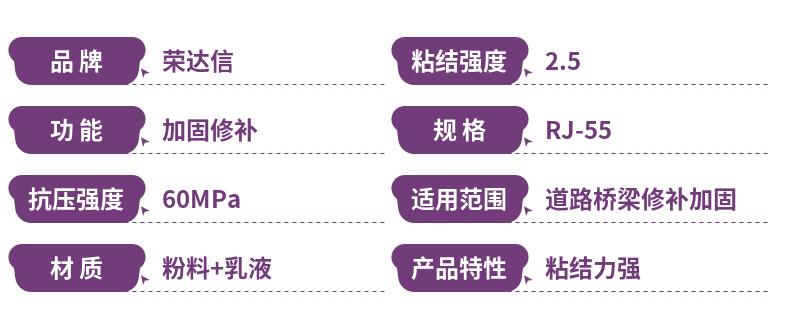

項目 技術(shù)指標 檢驗結(jié)果

抗壓強度(Mpa) R1≥15 16.6 R3≥25 30.5 R28≥40 52.8

拉伸粘結(jié)強度(Mpa) ≥0.9 1.73

彈性模量(Mpa) / 2.4﹡104

原強度 ≥1.0 1.8

壓剪強度耐水 ≥0.7 1.5

(Mpa)耐凍融 ≥0.7 1.5

應(yīng)用范圍：

1、混凝土結(jié)構(gòu)中破損的構(gòu)件、梁、板、柱、樓梯等部位的修補;

2、建(構(gòu))筑物使用高強不銹鋼絞線網(wǎng)的抹灰找平保護砂漿;

3、道路、橋梁中混凝土破損部位的修補;

4、機場跑道、高速公路車道及 到破損部位的修補及搶修;

5、工業(yè)廠房混凝土地坪破損部位的修補及搶修。

用途：

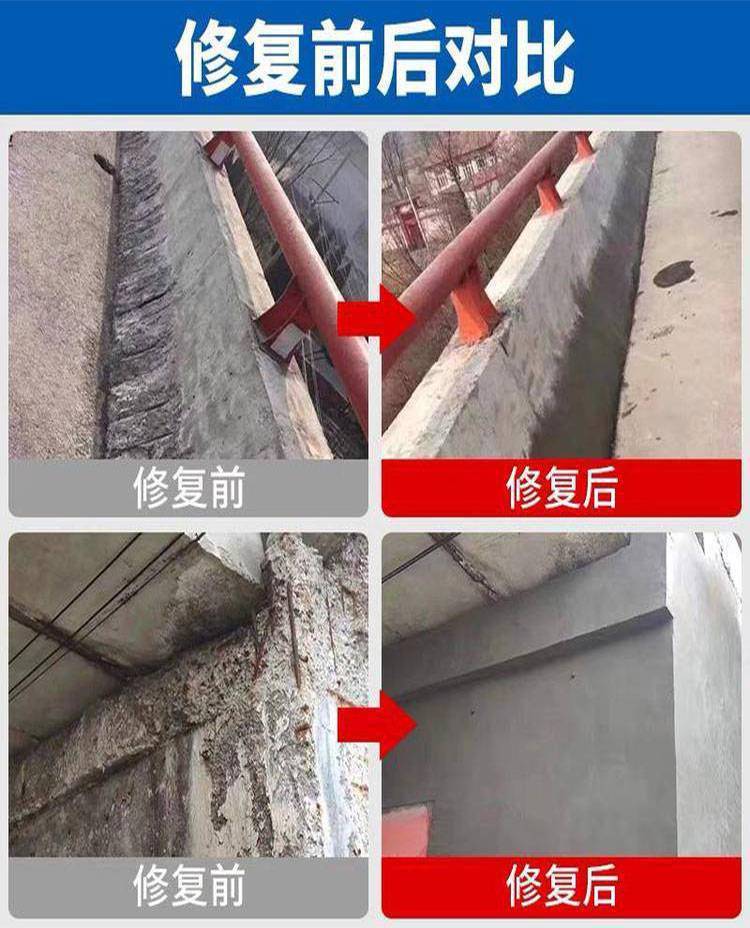

該產(chǎn)品主要適用于混凝土結(jié)構(gòu)的空洞、蜂窩、破損、剝落、露筋等表面損傷部分的修復(fù)，以恢復(fù)混凝土結(jié)構(gòu)良好的使用性能。也可作為碳纖維加固找平砂

漿、高性能砌筑砂漿以及建(構(gòu))筑物適用鋼絞線加固的抹灰找平保護砂漿。該產(chǎn)品因加有多種高分子聚合物改性劑、膠粉及抗裂纖維。因此具有良好的施工

和易性、粘接性、抗?jié)B性、抗剝落性、抗凍融性、抗碳化性、抗裂性、鋼筋阻銹性能并具有高強度等性能。

施工特點：

本段1、施工方便:具有良好的施工和易性能。施工時無需振搗，在現(xiàn)場加水攪拌即可使用;

2、早強、高強:1天抗壓強度可達20Mpa，能最大限度的加快工程進度;

3、抗?jié)B性能強:具有良好的抗?jié)B性能，1.7Mpa抗?jié)B壓水不透水，符合P16混凝土抗?jié)B性能的要求;

4、粘接性能好:如使用混凝土界面處理劑，與新老混凝土的粘接強度大于1.8Mpa，可最大程度保證高強混凝土修補砂漿與修補基層間的緊密粘接;

5、可冬季施工:聚合物修補砂漿允許環(huán)境溫度在-5℃以上時，進行混凝土結(jié)構(gòu)的裝門面、水平面及頂面的修補室外施工;

6、耐久性強:50次凍融循環(huán)后強度無明顯變化，在機油中浸泡30天后強度提高。

施工方法：

1、基層要求及處理:基層表面應(yīng)平整、粗糙、清潔、無油污，無浮灰，不應(yīng)有起砂、空鼓、裂縫等現(xiàn)象。施工前應(yīng)用高壓水沖洗并保持潮濕狀態(tài)，但不得有

積水。界面粘結(jié)時，可預(yù)先涂刷界面處理劑。

2、材料配制:將粉料:水按質(zhì)量比100:13稱取放置。將實際用量90%的水倒入粉料中攪拌均勻，再將剩余的10%水逐漸倒入并攪拌無結(jié)塊，配好的漿料應(yīng)保證

在0.5-1小時內(nèi)用完。

3、施工:在潮濕的混凝土基層表面先均勻涂刷一遍界面處理劑(甲:乙=3:1)，聚合物修補砂漿一次施工面積不宜過大，應(yīng)分條分塊錯開施工，每塊面積不宜大

于10平米，錯開施工的間隔不應(yīng)小于24小時。分層施工時，留縫位置應(yīng)互相錯開。

4、聚合物修補砂漿攤鋪完畢后應(yīng)立即壓抹并一次抹平，不宜反復(fù)抹壓。遇有氣泡時應(yīng)刺破壓緊，表面應(yīng)密實。立面或頂面的面層厚度大于10mm時應(yīng)分層施

工。每層抹面厚度宜為5-10M,待前一層指觸于時方可進行下層施工。

注意事項

施工時應(yīng)嚴格控制施工質(zhì)量，不必添加其他類的塑化劑等其他說明書外材料 。

施工完畢后應(yīng)加強保濕養(yǎng)護。

當氣溫連續(xù)5天低于5℃，進入冬季施工應(yīng)采用保溫措施。

包裝、貯存和運輸

采用防潮包裝，凈重為25㎏/袋。

應(yīng)存放于干燥、通風(fēng)處，避免受潮。

該產(chǎn)品為無毒、不燃產(chǎn)品，可按非危險品運輸。

該產(chǎn)品自生產(chǎn)之日起，保質(zhì)期為6個月。超過保質(zhì)期重新檢驗合格后方可使用。
