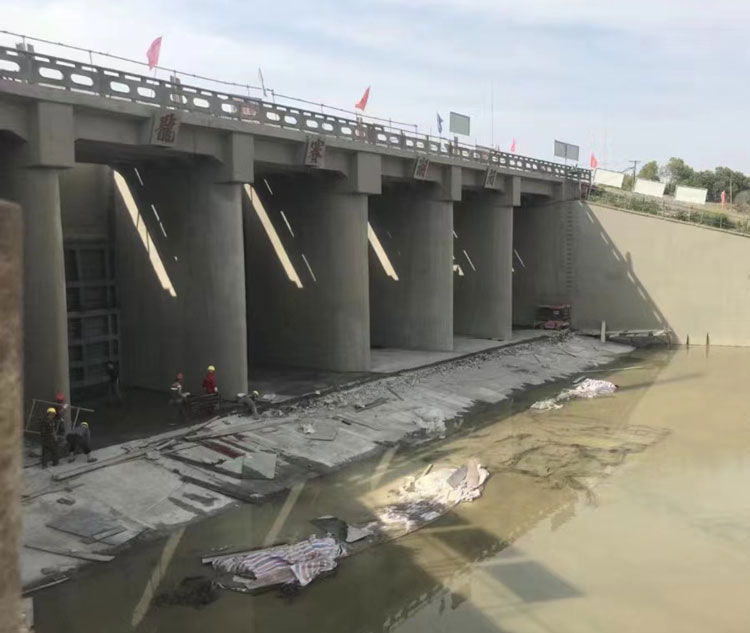

丙乳砂漿具有優(yōu)異的粘結(jié)、抗裂、防水、防氯離子滲透、耐磨、耐老化等性能，和樹脂基修補(bǔ)材料相比具有成本低、耐老化、易操作、施工工藝簡單及質(zhì)量容易保證等優(yōu)點(diǎn)。適用于水利、公路、工業(yè)及民用建筑等鋼筋混凝土結(jié)構(gòu)的防滲、防腐護(hù)面和修補(bǔ)工程。目前用于建筑工程中的修補(bǔ)材料主要有水泥基和樹脂基兩種。由于樹脂基修補(bǔ)材料常用的主要是環(huán)氧樹脂砂漿，該材料雖具有強(qiáng)度高、強(qiáng)度增長快、能抵抗多種化學(xué)物質(zhì)的侵蝕等優(yōu)點(diǎn)，但材料的力學(xué)性能與基底混凝土不相一致，存在如其膨脹系數(shù)大于基底混凝土而開裂脫落、不適合潮濕面粘結(jié)、不耐大氣老化等缺點(diǎn)，且施工環(huán)境要求比較高，成本比較大；而水泥基修補(bǔ)材料（分普通水泥砂漿和聚合物水泥砂漿）彌補(bǔ)了該項缺陷，但普通水泥砂漿在與老混凝土表面粘結(jié)、本身抗裂和密封等性能不如聚合物（丙乳）水泥砂漿，丙乳砂漿與傳統(tǒng)環(huán)氧樹脂砂漿相比，不僅成本低，而且施工與普通水泥砂漿相似，可人工涂抹，施工工藝簡單，易操作和控制施工質(zhì)量，并適合潮濕面粘結(jié)，與基礎(chǔ)混凝土溫度適應(yīng)性好，使用壽命同普通水泥砂漿，克服了環(huán)氧樹脂砂漿常因其膨脹系數(shù)大于基底混凝土而開裂、鼓包與脫落等缺點(diǎn)。

丙乳砂漿與普通砂漿相比，具有極限拉伸率提高1～3倍，抗拉強(qiáng)度提高1.35～1.5倍，抗拉彈模降低，收縮小，抗裂性顯著提高，與混凝土面、老砂漿及鋼板粘結(jié)強(qiáng)度提高4倍以上，2天吸水率降低10倍，抗?jié)B性提高1.5倍，抗氯離子滲透能力提高8倍以上等優(yōu)異性能，使用壽命基本相同，且具有基本無毒、施工方便、成本低，以及密封作用，能夠達(dá)到防止老混凝土進(jìn)一步碳化，延緩鋼筋銹蝕速度，抵抗剝蝕破壞的目的。

丙乳砂漿的養(yǎng)護(hù)期需要根據(jù)具體情況而定。一般來說，丙乳砂漿的養(yǎng)護(hù)期需要達(dá)到7天以上，以充分保證砂漿的硬化和強(qiáng)度提升。

在養(yǎng)護(hù)期間，需要保持砂漿表面濕潤，避免過快干燥和受陽光直射和風(fēng)吹雨淋等環(huán)境因素的影響。

此外，如果施工厚度較大或需要特殊性能要求，養(yǎng)護(hù)期可能需要適當(dāng)延長。在養(yǎng)護(hù)期間，應(yīng)避免在修補(bǔ)區(qū)域施加負(fù)載和沖擊力，

以確保砂漿的完整性和穩(wěn)定性。逐步增加負(fù)載和使用也是需要注意的事項之一。
