混凝土表面增強劑 - 混凝土表面增強劑簡介

混凝土表面增強劑是一種水溶性的液態(tài)化學硬化劑，外觀無色透明，市場上常見的有單組份材料也有雙組份材料，雙組份材料的增強效果相對更好。混凝土表面增強劑的主要

成份為具有反應活性的堿金屬硅酸鹽或改性的堿金屬硅酸鹽、催化劑、助劑等。

混凝土表面增強劑別名：混凝土密封固化劑，液體地面硬化劑，水泥地面起砂處理劑，地面滲透劑，混凝土滲透劑，混凝土固化劑等。

混凝土表面增強劑 - 混凝土表面增強劑反應原理

混凝土表面增強劑具有極低的表面張力，能快速滲透至混凝土內(nèi)部，與混凝土中水泥水化的副產(chǎn)物如氫氧化鈣發(fā)生二次反應，生成大量的二氧化硅凝膠，這些凝膠能堵塞混凝土

內(nèi)部毛細微孔，從而增加混凝土表面的密實性、抗壓強度、硬度和耐磨性，一般能提高混凝土強度的15-30%。某些雙組份的混凝土表面增強劑與混凝土中相關成份的化學反應更為

復雜，除了生成二氧化硅凝膠，還會生成一些致硬、致密的物質(zhì)，使混凝土的強度增加更為明顯，雙組份的水泥地面起砂處理劑即屬于這類材料，它能將表面強度差、起灰起砂的

水泥混凝土地面硬化至完全不起砂、不起灰。

混凝土表面增強劑 - 混凝土表面增強劑適用范圍

混凝土表面增強劑必須施工在已經(jīng)成型的水泥砂漿或混凝土表面：

1、為了保證混凝土表面增強劑能更多地滲入混凝土內(nèi)部，建議新施工水泥砂漿或混凝土表面（最好采用機器收光）經(jīng)至少7天濕養(yǎng)護、完全干燥后再施工。當然，某些混凝土表面增強劑

為了節(jié)省材料和工期，在新施工地面完工24小時后即施用。

2、因各種原因造成的水泥砂漿或混凝土地面面層強度不夠、起灰起砂，可以使用混凝土表面增強劑進行硬化、防塵處理：處理

后的地面其表面硬度和耐磨性明顯增加，不起灰不起砂，但這種處理方法對原地面的外觀沒有改變，因此，也不會對原地面的損傷有修復作用。若想修復原地面的損傷（如坑洞、裂縫等），

必須采取修補或是整體打磨的方法。

3、水磨石地面或金剛砂耐磨地面的表面密封、增強：若配合機器打磨、拋光，這兩種地面均可以做出類似大理石地面的效果。

4、含有水泥成份的混凝土制品或是混凝土構(gòu)件的表面增強：對于混凝土構(gòu)件的表面增強需要說明的是，混凝土構(gòu)件的原始強度越好，混凝土表面增強劑能提升的幅度就越小，對于C30以上的

混凝土，混凝土表面增強劑對它的強度提升能力已經(jīng)很小。

混凝土表面增強劑 - 混凝土表面增強劑的施工方法

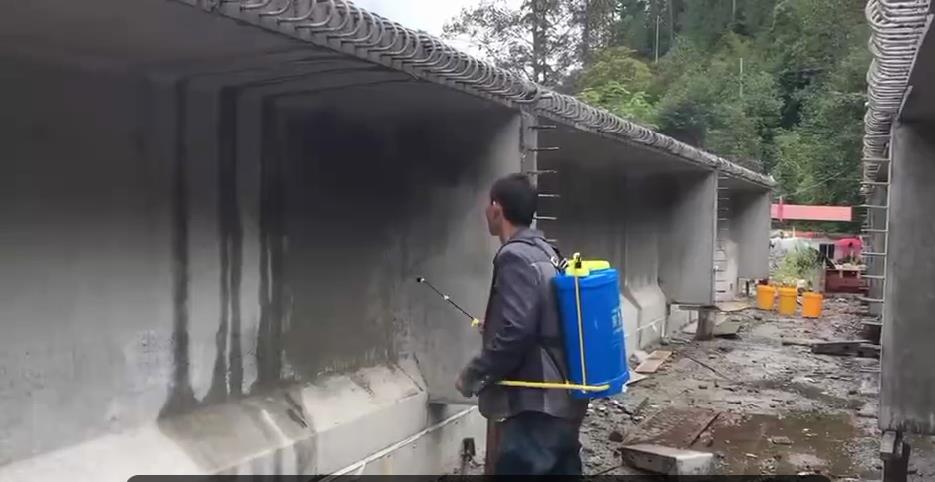

常見的施工方法是使用低壓噴嘴噴涂，如使用噴霧器，也有使用滾筒滾涂的。

將混凝土表面增強劑均勻噴灑于基面，硬毛掃帚來回掃動以促進滲透，當水份蒸發(fā)、表面變粘稠或看不見明水時，及時噴灑少量清水保持濕潤，整個時間持續(xù)約4小時左右，最后一次噴灑清水后，

將表面明水去除，自然干燥。24小時后即有明顯的硬化效果。

整體施工過程若配合石材翻新機或刷地機打磨、拋光，會使混凝土表面增強劑滲透更徹底，成品混凝土表面的光亮度更好。

混凝土表面增強劑 - 混凝土表面增強劑治理地面起砂

混凝土耐磨地坪原理圖

1、用于基層后，與水磨石中的物質(zhì)發(fā)生反應。

2、下料結(jié)晶，封堵毛細孔，形成硅化物。

3、磨壓滲透劑，形成高聚晶硅化物。

4、完全滲透，硅化改性，形成密實的整體。

5、反應加固，提高混凝土地面耐磨等性能。
