c130風(fēng)電基灌漿料 高強度無收縮灌漿材料(風(fēng)電基礎(chǔ)高強度灌漿材料)風(fēng)力發(fā)電基礎(chǔ)灌漿材料 灌漿材料根據(jù)灌漿連接段的剖析果和設(shè)計要點，可選用水泥漿和

高強度灌漿材料。 普通水泥漿注漿價格低廉，材料易得，在海洋石段油施工中得到了廣泛的應(yīng)用，但普通水泥漿結(jié)結(jié)結(jié)，壓力粘結(jié)強度較低。 與普通水泥

漿相比，高強度灌漿材料是一種含有收攏補償技術(shù)的水泥灌漿材料。當(dāng)與水混合時，可以產(chǎn)生均勻的樁、流動的、易于 料。

對于海上風(fēng)機基和單基灌漿的特殊要求和特殊施工工藝，高強度灌漿材料需要具有流動性大、耐離析可靠性和穩(wěn)定性高、初始 最終強度高、彈性模具高、體

積穩(wěn)定性高、耐疲勞性低、膠比低等優(yōu)點。其一些詳細特征如下。 含氣量：灌漿材料中氣體含量一般要求≤4％ 流動性：流動性體現(xiàn)了灌漿材料的施工特

性，在沒有任何沖擊的情況下，灌漿材料的原始流動性規(guī)定在290mm以上，30min以后 260mm，60min以后的流動性超過230mm，而且灌漿材料沒有泌水

和分層。 早期強度：20°在C時條件下，24h的壓強可以達到40MPa或更高。28d的壓強可以達到80-110MPa或以上。 高抗疲勞性能：參考DNV-OS-C502，調(diào)

查 優(yōu)異的耐離析性能：可靠的耐離析性能防泵。風(fēng)力發(fā)電基礎(chǔ)灌漿材料；強度在100Mpa以上；無收縮無泌水超流態(tài)無空鼓風(fēng)力發(fā)電基礎(chǔ)灌漿材料是一種采

用高性能聚合物改性的水泥基灌漿材料，采用多種無機添加劑，具有良好的施工特性，可自動流平，凝結(jié)后，早期強度發(fā)展迅速，具有早期強度、無收縮等

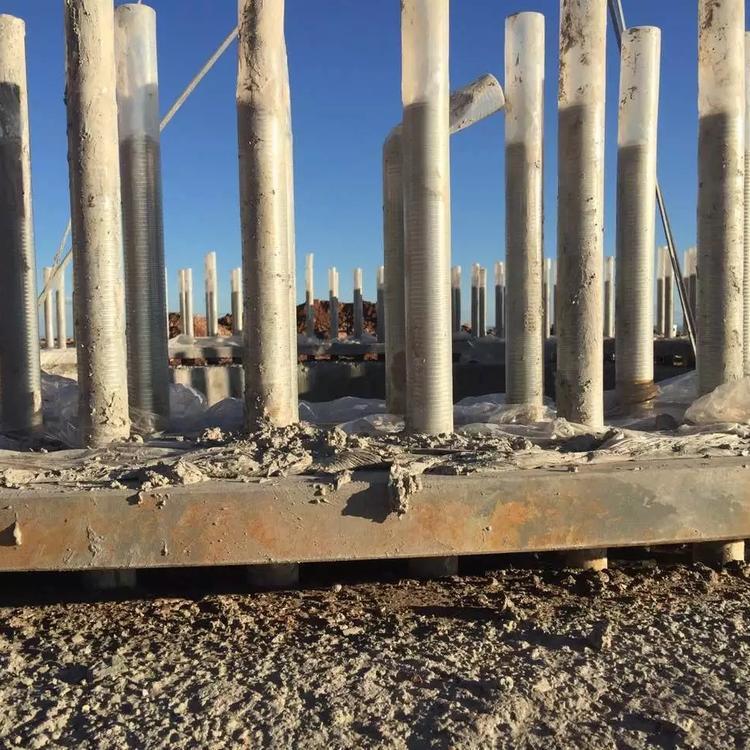

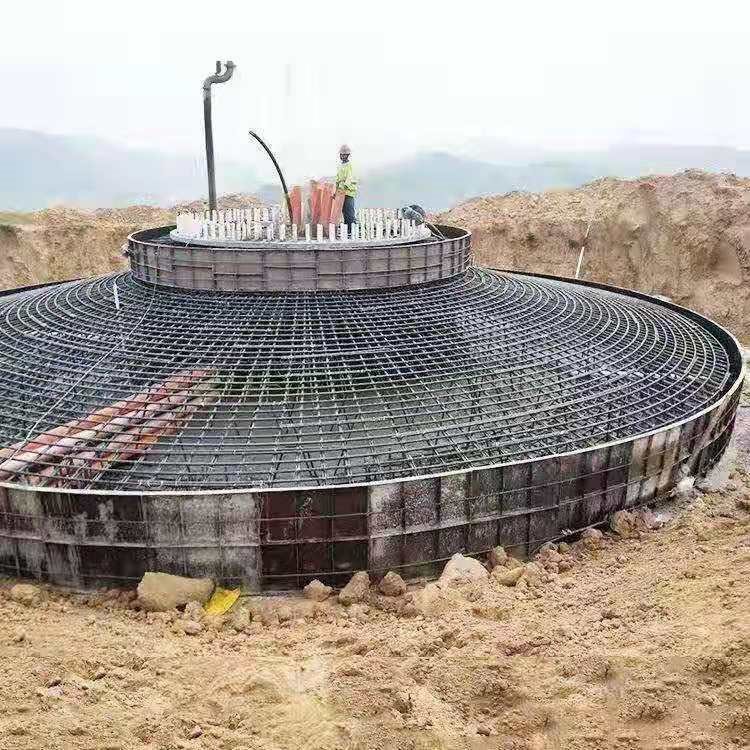

優(yōu)點，廣泛應(yīng)用于風(fēng)力發(fā)電設(shè)備基礎(chǔ)注漿設(shè)備的安裝。應(yīng)用；也可用于鐵路、客運專線、高速公路等支座注漿。

產(chǎn)品優(yōu)勢：

A、現(xiàn)場立即放水?dāng)嚢杓纯墒褂?，施工省時省力。

B、具有良好的流動性，持續(xù)時間長，具有良好的粘結(jié)性，不分層離析，不泌水。

C、具有微膨脹特性，硬化后結(jié)構(gòu)致密，不收縮開裂，耐磨性強，韌性強。

D、1天、3天、28天的抗拉強度可分別達到40MPa、60MPa、超過80MPa。

風(fēng)力發(fā)電基礎(chǔ)灌漿材料的操作方法：www.chinasjxy.com

A、基層表面解決方法：注漿前，應(yīng)清潔補充空間，通常是煙塵、油漬等污漬等；修補裂縫等時，基層表面用溫水濕潤至飽和，

但是施工時不能留下明水。

B、在砂漿失去流平性之前，根據(jù)施工面積或單位時間的施工面積計算粉料量和需水量，每次混合量應(yīng)確保所有施工結(jié)束。

C、水料比例：水料=0.13-0.15：1

D、攪拌:先在攪拌桶中加入水，然后加入好的灌漿材料，邊加料邊用電動攪拌槍攪拌，直到粉末全部加滿，再攪拌2-3分鐘，使?jié){體均勻。

E、施工:將攪拌好的漿料勻稱倒在處理好的基面上，自流平。平整應(yīng)在可施工期間進行，完工后的機器應(yīng)立即用水沖洗干凈。

F、維修、灌漿完成后，應(yīng)立即噴灑保護劑或覆蓋塑料薄膜，蓋上草袋或巖棉被。表面干燥時立即澆水，養(yǎng)護期為3-7天。

常見問題

A、加水量不宜過多，以防止?jié){料泌水及離析；打開包裝袋后，應(yīng)盡早使用本產(chǎn)品。

B、可以根據(jù)工作溫度來確定施工周期。攪拌后30分鐘內(nèi)為20℃。

C、按攪拌不能恢復(fù)流動性料漿切勿再次放水?dāng)嚢钄嚢柙贀Q。

D、2100-2200kg/立方米的材料消耗。
