灌漿灌漿料是一種用于填充和修復(fù)混凝土結(jié)構(gòu)中空洞、裂縫和缺陷的材料。它通常由水泥、砂子、骨料、外加劑和水等成分混合而成。灌漿灌漿料具有粘結(jié)力強(qiáng)、抗壓強(qiáng)度高、耐久性好、耐化學(xué)腐蝕等優(yōu)點(diǎn)，能夠在混凝土結(jié)構(gòu)中形成堅(jiān)固的填充物，增加結(jié)構(gòu)的力學(xué)性能和耐久性。灌漿灌漿料廣泛應(yīng)用于修復(fù)混凝土建筑物、橋梁、隧道、地下工程等領(lǐng)域。不同的灌漿灌漿料適用于不同的工程要求，例如高流動(dòng)性灌漿料適用于細(xì)小裂縫的修復(fù)，高強(qiáng)度灌漿料適用于混凝土結(jié)構(gòu)的加固和修復(fù)。

灌漿灌漿料主要分為兩種類型：水泥基灌漿料和聚合物灌漿料。1. 水泥基灌漿料：水泥基灌漿料是常見(jiàn)的一種類型，主要由水泥、砂子、骨料和化學(xué)外加劑等成分組成。它具有很強(qiáng)的粘結(jié)能力和壓縮強(qiáng)度，能夠填充和修復(fù)混凝土結(jié)構(gòu)中的空洞和裂縫。2. 聚合物灌漿料：聚合物灌漿料是一種新型的灌漿材料，主要由合成樹(shù)脂、水泥和填充物等構(gòu)成。它具有優(yōu)異的粘結(jié)性能和耐久性，可以用于修復(fù)混凝土結(jié)構(gòu)中的細(xì)小裂縫和空洞，并且能夠適應(yīng)結(jié)構(gòu)的變形和振動(dòng)。灌漿灌漿料的選擇應(yīng)根據(jù)具體的工程要求和條件來(lái)確定。在選擇灌漿灌漿料時(shí)，需要考慮材料的流動(dòng)性、粘結(jié)力、耐久性、抗壓強(qiáng)度等因素。此外，施工技術(shù)和工藝也對(duì)灌漿效果有重要影響，需要根據(jù)實(shí)際情況進(jìn)行合理的施工方案和控制。

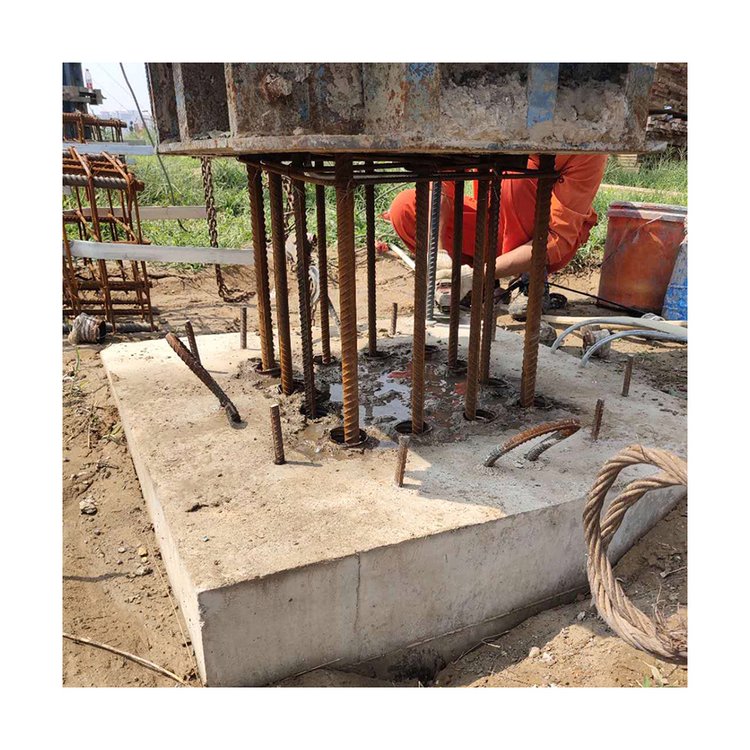

灌漿料施工時(shí)注意事項(xiàng)包括：

施工溫度應(yīng)控制在0-40℃，如果施工溫度大于或小于這個(gè)溫度區(qū)間，需要采取相應(yīng)措施升溫或降溫。灌漿層的邊緣尺寸建議控制在100mm以內(nèi)，如果超出需要鋪設(shè)鋼筋或鋼鐵板網(wǎng)作限制處理，并用膨脹螺栓與砼基礎(chǔ)固定牢固。灌漿層的厚度建議控制在100mm以內(nèi)，如果灌漿層大于100mm時(shí)則需要分層澆注。灌漿料用水應(yīng)符合混凝土拌合用水標(biāo)準(zhǔn)的規(guī)定，水溫5-30℃為宜。灌漿時(shí)用水量根據(jù)產(chǎn)品說(shuō)明書上所規(guī)定的用水量。攪拌方式建議采用機(jī)械攪拌。如果需要摻入外加劑，務(wù)必嚴(yán)格試驗(yàn)合格后再行使用。灌漿后，盡量避免對(duì)與灌漿層接觸的鋼板進(jìn)行焊接作業(yè)，焊接作業(yè)會(huì)使鋼板變型，并可能與灌漿層脫開(kāi)，且灌漿層受高溫作業(yè)易開(kāi)裂。加固灌漿料應(yīng)采取分層澆筑，在澆筑完層后，應(yīng)確保下層加固灌漿料未達(dá)到初凝前進(jìn)行第二次澆筑。在非密集配筋情況下，加固灌漿料的布料間距不宜大于10m，當(dāng)鋼筋較密時(shí)布料間距不宜大于5m。每次加固灌漿料生產(chǎn)時(shí)，必須有技術(shù)人員在施工現(xiàn)場(chǎng)進(jìn)行加固灌漿料性能檢驗(yàn)，主要檢驗(yàn)加固灌漿料的坍落度和擴(kuò)展度，并進(jìn)行目測(cè)，判定加固灌漿料性能是否符合施工技術(shù)要求。發(fā)現(xiàn)加固灌漿料性能出現(xiàn)較大波動(dòng)，及時(shí)與攪拌站技術(shù)人員聯(lián)系，分析原因，及時(shí)調(diào)整。 以上信息僅供參考，具體注意事項(xiàng)以公司相關(guān)規(guī)定為準(zhǔn)。
