榮達(dá)信環(huán)氧樹(shù)脂灌漿料包裝儲(chǔ)存：

• A（環(huán)氧樹(shù)脂）20KG;B(固化劑)5KG;C(填料)100KG;總凈重125KG;每組可灌漿體積60升?；旌衔飿?biāo)準(zhǔn)色為紅色。

• 重量比：A:B:C=4:1:20

使用環(huán)氧樹(shù)脂灌漿料時(shí)，有以下要求：

• 施工溫度應(yīng)不低于5°C。

• 施工完成后，露出的部分應(yīng)及時(shí)噴灑養(yǎng)護(hù)劑或用塑料薄膜覆蓋。

• 如果使用塑料薄膜覆蓋，應(yīng)確保水泥基灌漿材料的表面覆蓋嚴(yán)密，并且保證塑料薄膜內(nèi)部有凝結(jié)水。

• 只有當(dāng)裂縫寬度已穩(wěn)定、荷載不再增加時(shí)，才能采用化學(xué)灌漿處理方法。

除了以上提到的要求，還有一些其他對(duì)環(huán)氧樹(shù)脂灌漿料使用的要求：

準(zhǔn)備工作：在使用環(huán)氧樹(shù)脂灌漿料之前，必須確保表面干燥、清潔和光滑。任何存在的污垢、灰塵或油漬都會(huì)影響灌漿料的粘結(jié)性能。

因此，在開(kāi)始施工之前，應(yīng)該先清潔表面，并確保完全干燥。此外，任何形狀不規(guī)則或孔洞較大的地方都應(yīng)進(jìn)行維修。

混合要求：環(huán)氧樹(shù)脂灌漿料通常是由兩部分組成的，分別是環(huán)氧樹(shù)脂和固化劑。

這兩部分需要按照規(guī)定的比例混合在一起，通常是一部分環(huán)氧樹(shù)脂和一部分固化劑。

混合時(shí)應(yīng)該根據(jù)說(shuō)明書(shū)上的指示進(jìn)行操作，以確保正確的比例和適當(dāng)?shù)幕旌蠒r(shí)間。

混合均勻后，灌漿料將迅速開(kāi)始固化，因此在混合完之后應(yīng)盡快使用。

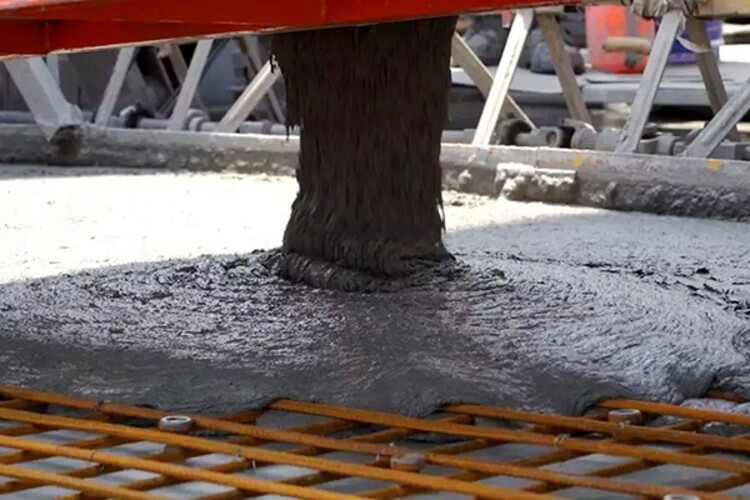

灌漿要求：在灌漿過(guò)程中可擠壓但勿震搗，以避免夾雜空氣滯留其中。灌漿距離大于1.5m時(shí)，應(yīng)使用高位灌漿漏斗法，利用重力壓差原理輔助灌漿。

灌漿工作必須連續(xù)盡快完成。單次灌漿層厚度控制在25mm至35mm間；

單次螺栓孔灌漿深度小于1500mm；灌漿體積超過(guò)1.8m×1.8m×150mm時(shí)需用泡沫板于基礎(chǔ)面粘置伸縮縫預(yù)留條;

灌漿終凝后將其表面部分摳除，再采用環(huán)氧密封肢封閉制作永久性伸縮縫。

密實(shí)性要求：灌漿結(jié)束后，用鐵錘敲擊設(shè)備基板：如發(fā)出叮叮聲則表明灌漿層密實(shí)，如發(fā)出咚咚聲則表明灌漿層空鼓。

表面處理要求：表面收光拆模灌漿后及在環(huán)氧灌漿料初凝前，為達(dá)到美觀效果，可將暴露的表面用灰刀收光；終凝后，即可拆模。
