水泥路面修補(bǔ)料是什么

水泥路面修補(bǔ)料是專門針對水泥混凝土路面的麻面、空鼓、起皮、脫殼、裂縫、露筋等病害進(jìn)行及時修補(bǔ)的用料，直接涂抹在病害部位即可，具有超強(qiáng)的抗壓和粘接強(qiáng)度，

可實現(xiàn)超薄修補(bǔ)，在高速和高壓的行車狀態(tài)下不會出現(xiàn)破碎和脫落現(xiàn)象；凡是水泥混凝土表面病害均適用于本材料。

實用性能

  施工時無需復(fù)雜的施工機(jī)械和技術(shù)要求，無需長時間的封閉交通，施工后2小時可開放交通；無需對病害部位開挖，可節(jié)省大量的施工費(fèi)、材料費(fèi)和養(yǎng)護(hù)時間，

有效的延緩道路病害的擴(kuò)散和蔓延，延長道路使用壽命；而且修補(bǔ)后與原水泥混凝土路面顏色接近，有較好的美觀度。

粘接性能

  利用材料本身的粘接能力和表面能原理，修補(bǔ)面與原混凝土反應(yīng)成統(tǒng)一的整體，從而形成很高粘接強(qiáng)度，施工后2小時的粘接強(qiáng)度可達(dá)到1.6Mka，可與各種病害部位粘接，

粘接能力基本不受厚度影響，可實現(xiàn)1mm超薄修補(bǔ)，在伸縮、碾壓、推移等外力下而不脫落、不碎裂。

耐久性能

  較快的早期性能體現(xiàn)和較高的早期強(qiáng)度，且后期不衰減，對很多病害部位可做到一次性根除；材料本身有很強(qiáng)的防水、耐腐蝕和抗紫外線能力，

其抗老化能力是原水泥混凝土的5倍以上，性能衰減不會早于原混凝土，不會因老化而失去粘接能力和抗壓強(qiáng)度。

抗壓性能

  修補(bǔ)料固化后有非常強(qiáng)的抗壓和抗折能力，兩小時的抗壓強(qiáng)度可達(dá)22Mka，后期強(qiáng)度不斷上升，峰值抗壓強(qiáng)度達(dá)100Mpa以上，對病害部位有很好的補(bǔ)強(qiáng)和支撐作用，

修補(bǔ)厚度3mm即可達(dá)到非特殊荷載道路的抗壓要求，在高速和高壓的行車狀態(tài)下不會出現(xiàn)破碎和脫落。

應(yīng)用工藝編輯

基本要求

1.1材料修補(bǔ)厚度1公分時，每平方米大約需要材料2kg。

1.2水采用無污染水（牲畜可飲用水）。

1.3 施工厚度3mm以上為宜。

1.4 施工條件：溫度需在5℃以上，雨天不能施工。

1.5 施工人員須具備一定的水泥混凝土施工的經(jīng)驗，施工前先了解本材料的使用方法。

1.6 施工機(jī)械：砂漿攪拌機(jī)或手動的攪拌工具（手電鉆改裝），高壓水沖洗設(shè)備，底面清掃工具，海綿或拖布（吸干多余水分用），鐵質(zhì)的攪拌桶兩個以上，抹子若干個。

底面處理

  清理：先將起鼓、脫皮、裂縫等部位的松動部分剔掉， 對低于3mm的部位、過于平整的部位和有油污的部位要進(jìn)行拉毛處理，拉毛方法采用專業(yè)拉毛設(shè)備或人工用尖錘敲擊均可。

  清掃：將底面的浮土等雜物清掃干凈，用高壓水沖刷干凈，沖刷時應(yīng)將泥漿沖出作業(yè)面并防止回流。

水潤：用水洗刷干凈后，應(yīng)將水保留在作業(yè)面一段時間，將作業(yè)面充分潤透，直到不再滲水為止。

材料調(diào)配

  加水：將材料與水混合攪拌，加水量為17%，但根據(jù)修補(bǔ)部位不同，對稀釋度不同要求時可調(diào)整加水量，但加水量控制在16%—18%之間，。

  攪拌：攪拌時須充分?jǐn)嚢杈鶆?，觀察無干粉球和氣泡，如果仍有干粉球和氣泡，可靜止一分鐘后再攪拌，攪拌時間在3分鐘左右為宜，但也不宜時間過長，防止在攪拌桶內(nèi)凝固。

  經(jīng)驗：根據(jù)經(jīng)驗，攪拌時先加水再加料會更省時省力，因為本材料凝固時間較短，一次性攪拌量不宜過大，根據(jù)作業(yè)面和施工進(jìn)度，每次攪拌的料應(yīng)在20分鐘內(nèi)施工完成。

施工方法

時機(jī)：待修補(bǔ)面充分潤透，表面濕潤但無明水，如果坑洼部位有積水，用海綿或干布將積水吸干后再施工，如果有積水會破壞材料的換水量從而影響強(qiáng)度；

如果有出現(xiàn)表面過干現(xiàn)象，用淋灑的方式再重新濕潤；作業(yè)面保持合適的干濕度有助于粘接和便于施工。

修補(bǔ)：

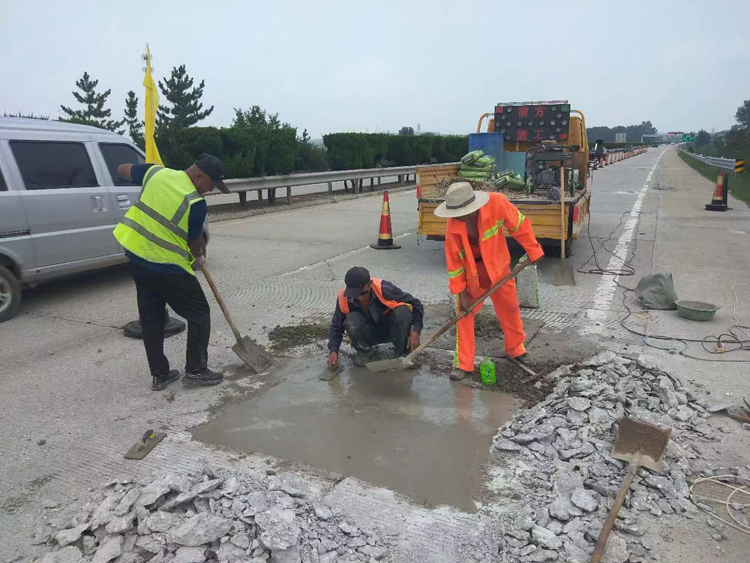

（1）針對坑槽、麻面、起皮、空鼓的修補(bǔ)，將攪拌好的材料倒在作業(yè)面上，用抹子攤平即可，將抹子前進(jìn)端略微抬起與地面成10°角，盡量少的次數(shù)將材料攤平，

因為回板次數(shù)太多會出現(xiàn)粘板現(xiàn)象，若出現(xiàn)難以找平時，就靜止兩到三分鐘后再抹平。施工人員應(yīng)是先在小面積上預(yù)習(xí)一下，了解一下材料特性再進(jìn)行大面積操作，

不斷總結(jié)經(jīng)驗和施工技巧。

（2）針對裂縫的修補(bǔ)，如果裂縫低于3mm不太適用本材料，需要將裂縫進(jìn)行擴(kuò)縫處理，擴(kuò)出一個比較好造作的修補(bǔ)面，會利于材料的粘接和補(bǔ)強(qiáng)作用。

經(jīng)驗：

很多施工人員習(xí)慣于用水泥混凝土的經(jīng)驗進(jìn)行操作，根據(jù)經(jīng)驗，本材料和水泥混凝土的施工還是有區(qū)別的，但也有相似之處。

不同之處在于不能像混凝土那樣進(jìn)行壓光，因為本材料初凝時間較短，初凝時會有粘連性，不利于抹平，所以盡量少的次數(shù)將材料用攤鋪的形式找平即可；

相同之處在于本材料也需要像混凝土振搗環(huán)節(jié)一樣，將材料攤鋪密實和均勻，所以在施工時避免出現(xiàn)空洞和斷層，特別是與底面的粘接處，在攤鋪時應(yīng)先薄薄的刮上一層，

觀察各凹凸點都有材料充分接觸后再立馬攤鋪需要的厚度，如果大厚度的坑槽部位應(yīng)避免一次性堆積，用分層填充的方式做到密實均勻，但此環(huán)節(jié)是連貫進(jìn)行的，中間不能間隔，

不然會出現(xiàn)分層現(xiàn)象。

養(yǎng)生及交通管制

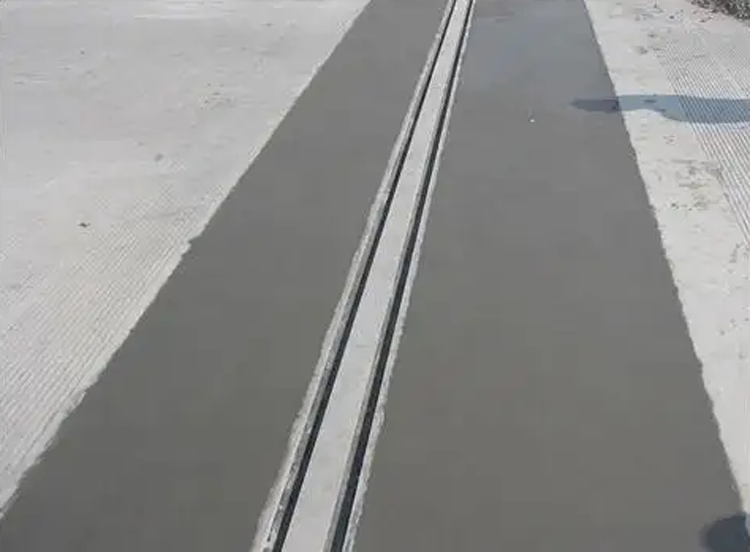

修補(bǔ)完成后，用手觸摸材料表面硬化以后，即可進(jìn)行灑水養(yǎng)生，但不能用高壓水沖，防止將表面漿液沖走而影響強(qiáng)度，如果水分蒸發(fā)過快天氣，要進(jìn)行覆蓋養(yǎng)生，

不論哪種養(yǎng)生方式能保持濕潤狀態(tài)兩個小時以上即可。溫度在20℃以上時，兩到三個小時即可開放交通，溫度低時，可適當(dāng)延長開放時間。

根據(jù)經(jīng)驗，覆蓋養(yǎng)生效果良好，覆蓋物可用材料的包裝袋、樹枝等就地取材的東西即可，盡量創(chuàng)造條件覆蓋養(yǎng)生。如果條件允許，盡量延長開放交通的時間也有助于材料性能的提高。
